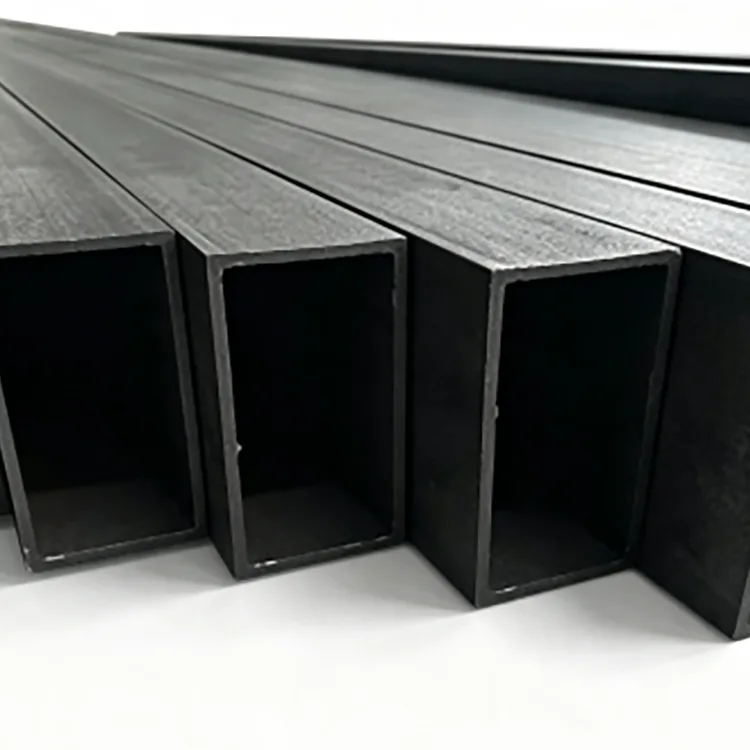

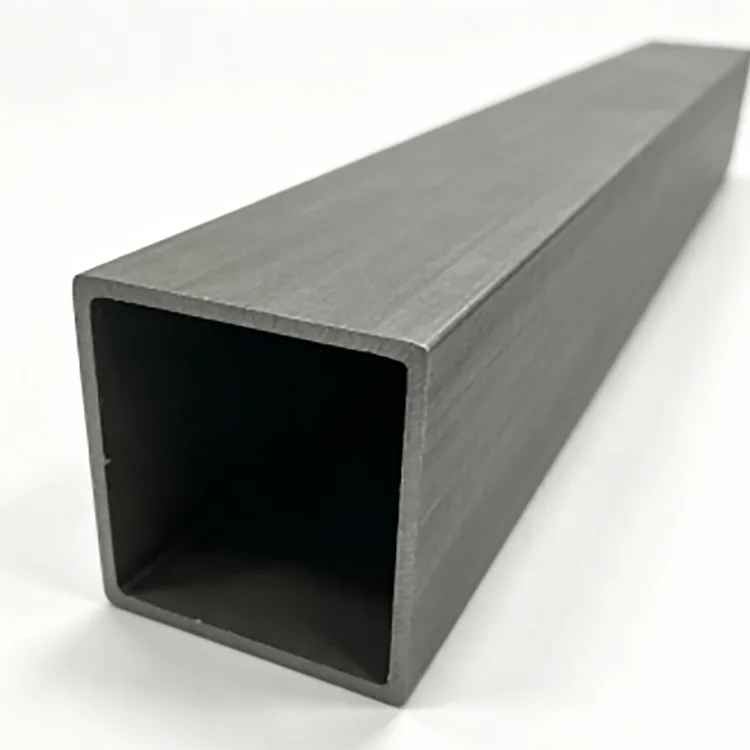

Прецизійна сталева прямокутна труба

Precision Steel Right-Angle Tube розроблено для застосувань, де геометрія звичайної квадратної або прямокутної труби недостатньо точна для остаточного складання.

Замість помітно заокругленого кута секція формується для створення певного кутового профілю 90°. Це полегшує вирівнювання суміжних секцій, підтримує прямі візуальні лінії та контролює кінцеві розміри виготовлених рам.

Труба виготовляється з вуглецевої сталі Q235B або Q355B шляхом прогресивного холодного формування, високочастотного зварювання, калібрування, правки та точного різання. Виробничий процес зосереджується на геометрії кутів, узгодженості товщини стінок, прямолінійності та контролі розмірів, а не просто на виробництві стандартного порожнистого профілю.

Для внутрішніх структурних каркасів, підстав обладнання, експозиційних конструкцій, стелажів, перегородок і декоративних сталевих конструкцій цей профіль може зменшити кількість підгонки та корекції поверхні, необхідні під час виготовлення.

Технічні характеристики

Чому кутовий профіль 90° важливий

Звичайний порожнистий профіль зазвичай має округлений зовнішній кут, створений під час формування. Цей радіус прийнятний для багатьох будівельних застосувань, але він може стати незручним, коли двом елементам потрібно близько зустрітися або коли сам кут залишається видимим після обробки.

Прямий кутовий профіль призначений для ситуацій, коли геометрія кута впливає на виготовлення.

Краще вирівнювання суглобів

Визначений кутовий профіль полегшує розміщення труби проти іншої прямої ділянки. Для рам, перегородок, конструкцій обладнання та архітектурних сталевих конструкцій краще вирівнювання може зменшити потребу в надмірній шліфовці або наповнюванні.

Послідовні розміри

Товщина стінки та розміри секцій контролюються під час формування та розміру. Послідовна геометрія особливо важлива, коли труба обробляється за допомогою автоматичного обладнання для різання, свердління, зварювання або складання.

Очищений готовий зовнішній вигляд

Для відкритих сталевих рам і декоративних конструкцій прямі краї та контрольовані кути створюють чіткіші візуальні лінії після фарбування або порошкового покриття.

Підходить для вторинної переробки

Чорна сталева поверхня постачається без оцинкованого покриття, що робить її придатною для проектів, які вимагають власного фарбування, порошкового покриття, випікання або іншої обробки поверхні.

Виробничий процес

Виробничий маршрут розроблено навколо контролю розмірів, а не просто формування порожнистого профілю.

1. Вибір і підготовка рулонної сталі

Сталь Q235B або Q355B вибирається відповідно до необхідного класу міцності та застосування. Вхідний матеріал перевіряється перед формуванням, щоб зменшити коливання товщини та механічних властивостей між виробничими партіями.

2. Підготовка смуги та вирівнювання

Сталева смуга вирівнюється і готується до безперервного формування. Правильний стан смуги важливий, оскільки залишкова деформація може згодом вплинути на точність кутів і прямолінійність.

3. Прогресивне холодне формування

Смуга проходить через кілька етапів формування замість того, щоб отримати остаточну форму за одну операцію.

Послідовність формування поступово розвиває квадратний або прямокутний перетин, контролюючи геометрію кута. Це ключовий етап для досягнення певного прямокутного профілю.

4. Високочастотне зварювання

Після зведення країв стрічки високочастотним індукційним зварюванням формується поздовжній шов.

Умови зварювання контролюються відповідно до товщини матеріалу та швидкості виробництва. Якість зварного шва важлива, оскільки надмірне підведення тепла, недостатнє проплавлення або погана підготовка краю можуть вплинути на готову трубу.

5. Проклейка та випрямлення

Після зварювання труба проходить через обладнання для калібрування та правки, щоб контролювати її остаточні розміри та загальну прямолінійність.

Цей етап особливо важливий для точного виготовлення, оскільки навіть правильно сформований поперечний переріз може створити проблеми при складанні, якщо готова труба має надмірне відхилення по своїй довжині.

6. Точне різання та кінцева обробка

Готову трубу нарізають на стандартну довжину 6 м або на індивідуальну довжину від 3–12 м.

Точне різання, зняття фаски, видалення задирок, фаска та свердління можуть бути організовані відповідно до вимог виготовлення.

7. Перевірка та упаковка

Перед пакуванням готові труби перевіряються на розміри, товщину стінки, геометрію кутів, прямолінійність, стан зварного шва, якість поверхні та точність різання.

Спосіб упаковки вибирається відповідно до розміру туби, кількості замовлення, способу транспортування та умов розвантаження замовника.

Заводський контроль якості

Для точних порожнистих профілів контроль розмірів так само важливий, як і базова марка сталі.

Під час виробництва контроль якості зосереджується на моментах, які можуть безпосередньо впливати на виготовлення:

● Перевірка матеріалу: клас Q235B або Q355B перевіряється на відповідність вимогам замовлення.

● Товщина стінки: фактична товщина контролюється, щоб підтримувати заданий допуск ±0,1 мм.

● Розміри секцій: зовнішні розміри перевіряються після визначення розміру, а не залежать лише від налаштувань формувальної машини.

● Геометрія кута: профіль 90° і вертикальність кута перевіряються, щоб визначити відхилення від формування.

● Прямолінійність: готові відрізки перевіряються на вигин або деформацію, які можуть вплинути на збірку рами.

● Стан зварного шва: поздовжнє високочастотне зварювання контролюється на наявність видимих ​​дефектів і консистенції формування.

● Якість кінців: обрізані кінці перевіряються після різання, зняття фаски або видалення задирок.

● Узгодженість партії: виробничі зразки порівнюються по всій партії, щоб зменшити різницю розмірів між пакетами.

Для проектів з більш суворими вимогами до перевірки записи про перевірку розмірів і стороння перевірка можуть бути організовані відповідно до специфікації замовлення.

Q235B або Q355B: який з них вибрати?

Клас матеріалу слід вибирати відповідно до фактичного структурного навантаження, а не просто вибирати вищий клас.

Для несучих конструкцій остаточний вибір матеріалу повинен відповідати структурному розрахунку, коду проекту, методу з’єднання та необхідному коефіцієнту безпеки.

Основні програми

Внутрішні сталеві конструкції

Використовується для внутрішніх антресольних рам, перегородок, опорних конструкцій стелі, виставкових конструкцій та інших сталевих каркасів, де важливі точність розмірів і зовнішній вигляд.

Корпуси обладнання та машин

Контрольована геометрія секцій корисна для каркасів обладнання для автоматизації, баз машин, опор конвеєрів, конструкцій приладів і виготовлених корпусів обладнання.

Архітектурно-декоративні металоконструкції

Підходить для інтер’єрів готелів, виставкових залів, комерційних приміщень, елементів сходів, декоративних рам і архітектурних сталевих конструкцій, які потребують чітких прямих ліній.

Складські стелажі та промислові платформи

Секції Q235B або Q355B можна вибрати відповідно до вимог навантаження для стелажів, робочих станцій, промислових платформ і опорних конструкцій обладнання.

Нестандартне виготовлення

Нестандартні розміри, фіксована довжина, отвори, скоси, фаски та інші операції обробки можуть бути надані під час інтеграції труби у виготовлений вузол.

Прецизійна сталева прямокутна труба проти звичайного порожнистого профілю

Головна перевага не в тому, що труба замінює будь-який звичайний порожнистий профіль. Справа в тому, що більш контрольовані кути та розмірний профіль можуть бути корисними, коли точність виготовлення та завершений зовнішній вигляд є частиною вимог проекту.

Чорна сталева поверхня та вторинна обробка

Стандартний продукт постачається як чорна сталь без покриття.

Ця конфігурація часто вибирається, коли замовник планує провести обробку поверхні після виготовлення. Залежно від проекту доступні процеси обробки можуть включати:

● Малювання

● Порошкове фарбування

● Завершення випічки

● Оцинкування

● Інші специфіковані антикорозійні обробки

Перед нанесенням покриття поверхня повинна бути належним чином очищена та підготовлена ​​відповідно до обраної системи покриття. Для проектів, які піддаються впливу вологи, зовнішньої погоди, соляних бризок або корозійних середовищ, слід указати відповідну систему захисту від корозії, а не використовувати необроблену чорну сталь.

Індивідуальна обробка

Трубка може постачатися відповідно до вимог виготовлення, а не лише стандартною довжиною 6 м.

Доступні варіанти:

● різання фіксованої довжини 3–12 м

● Точне різання

● Зняття фаски

● Зняття задирок

● Фаска

● Попереднє свердління

● Перекриття або цинкування

● Індивідуальні розміри секцій

● Індивідуальна товщина стінки

● Спеціальна обробка за кресленнями

Для пропозиції покупці повинні надати необхідний розмір секцій, товщину стінки, сорт матеріалу, кількість, довжину, обробку поверхні та будь-які креслення обробки.

Інформація про закупівлі та постачання

Для замовлень на проектування та виготовлення найважливішими специфікаціями, які потрібно підтвердити перед покупкою, є не лише зовнішні розміри.

Покупці повинні вказати:

1. Розмір розділу: квадратний або прямокутний.

2. Товщина стінки: необхідна товщина та допуск.

3. Марка сталі: Q235B або Q355B.

4. Довжина: стандартна 6 м або фіксована довжина від 3–12 м.

5. Вимоги до кутів: необхідна геометрія 90° і допуск.

6. Поверхня: чорна сталь або вторинна обробка поверхні.

7. Механічна обробка: різання, свердління, скошування, зняття фаски або видалення задирок.

8. Перевірка: стандартна заводська перевірка або додаткова стороння перевірка.

Для повторюваних проектів збереження однакової марки матеріалу, розмірів секцій, товщини стінок, методу обробки та вимог до перевірки допомагає підтримувати узгодженість між партіями.

Навіщо купувати прецизійну сталеву прямокутову трубу від Rongheng?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. керує міжнародною платформою продажів, яку підтримує Tianjin Gefu Steel, інтегруючи ресурси виробництва сталі з експортними поставками.

Компанія розташована в промисловій зоні Daqiuzhuang, Тяньцзінь, одному з основних сталеливарних районів Китаю. Асортимент продукції охоплює сталеві труби, порожнисті профілі, сталеві профілі, оцинковані вироби та вироби для фотоелектричного монтажу.

Для масових проектів Rongheng підтримує індивідуальні розміри, постачання фіксованої довжини, вторинну обробку, вимоги OEM/ODM та перевірку на основі проекту. Річний обсяг виробництва та продажів сталі групою перевищує 1,3 мільйона тонн, підтримуючи закупівлі контейнерів і масових машин.

Для більших замовлень планування виробництва та постачання зазвичай встановлюються відповідно до специфікації, кількості, вимог до обробки та умов перевірки.

FAQ

Q1. Яка різниця між прецизійною сталевою прямокутною трубою та звичайною квадратною трубою?

Основною відмінністю є геометрія кута та вимоги до контролю розмірів. Звичайні квадратні труби зазвичай мають закруглені кути, тоді як цей продукт має більш чіткий кутовий профіль 90° для застосувань, де важливі вирівнювання з’єднання та зовнішній вигляд.

Q2. Труба безшовна?

Ні. Це зварний порожнистий профіль, виготовлений шляхом прогресивного холодного формування з подальшим високочастотним зварюванням. Тому не слід описувати його як безшовну трубу.

Q3. Чи можна чорну сталеву трубу пофарбувати або пофарбувати порошковою фарбою?

так Поверхня чорної сталі без покриття може бути підготовлена ​​до фарбування, порошкового покриття, випікання або іншої визначеної обробки поверхні. Перед нанесенням покриття необхідно ретельно очистити та підготувати поверхню.

Q4. Чи поржавіє чорна сталь під час зберігання?

так Необроблена вуглецева сталь може окислюватися під впливом вологи. Рекомендується сухе зберігання в закритих приміщеннях, а труби слід захищати від дощу, конденсату та тривалої вологості перед обробкою поверхні.

Q5. Мені вибрати Q235B чи Q355B?

Q235B підходить для багатьох звичайних внутрішніх каркасів, конструкцій обладнання та декоративних застосувань. Q355B слід розглядати, коли конструкція конструкції вимагає більшої міцності матеріалу або коли застосування передбачає більш велике навантаження.

Q6. Яку довжину ви можете надати?

Стандартна довжина 6 м. Індивідуальна фіксована довжина від 3–12 м може бути організована відповідно до вимог замовлення.

Q7. Чи можете ви відрізати, просвердлити, зняти фаску або фаску на трубі перед доставкою?

так Точне різання, свердління, зняття фаски, видалення задирок і зняття фаски можуть бути організовані відповідно до креслень або вимог до обробки.

Q8. Яка інформація потрібна для пропозиції?

Будь ласка, вкажіть розміри секцій, товщину стінки, марку матеріалу, кількість, необхідну довжину, обробку поверхні та будь-які додаткові вимоги до обробки. Креслення рекомендовані для нестандартної обробки.

Q9. Чи підходить цей продукт для зовнішнього застосування?

Стандартна версія з чорної сталі не рекомендована для тривалого перебування на вулиці без захисту від корозії. Для зовнішніх, вологих, прибережних або корозійних середовищ слід розглянути оцинковану або іншим чином захищену сталь.

Q10. Чи можете ви надати індивідуальні розміри?

так На додаток до зазначених діапазонів квадратних і прямокутних труб, індивідуальні розміри, товщина стінок, довжина, механічна обробка та обробка поверхні можуть бути обговорені відповідно до вимог проекту.
