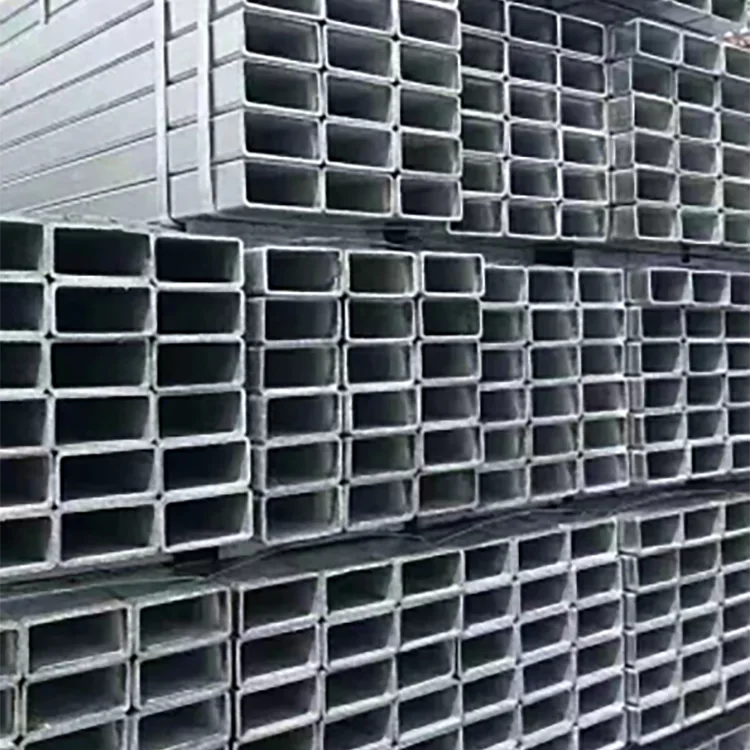

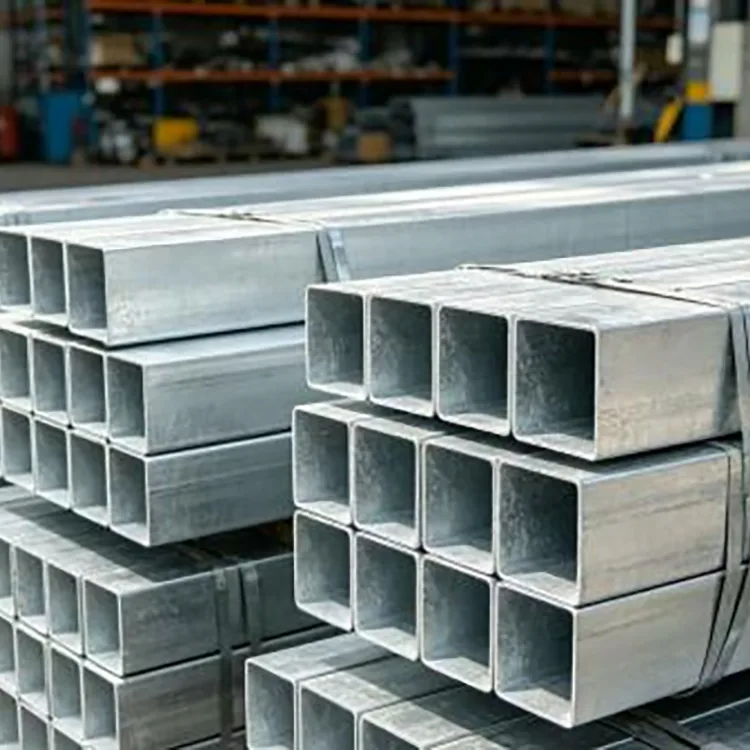

Прямокутна сталева труба з цинк-алюмінієво-магнієвим покриттям

Головною перевагою прямокутної сталевої труби з цинк-алюмінієво-магнієвим покриттям є її контрольоване співвідношення ширини до висоти. У порівнянні з круглою трубкою, одна сторона може забезпечити більшу монтажну поверхню; порівняно з квадратною трубою, секцію можна вибрати так, щоб вона краще відповідала доступному простору для встановлення та напрямку навантаження.

Для конструкційних застосувань довшу сторону зазвичай розташовують у напрямку, де потрібна більша жорсткість на вигин. Фактичний розмір перерізу та товщину стіни слід підтверджувати на основі структурного навантаження та прольоту, а не вибирати лише за зовнішнім виглядом.

Діапазон розмірів

Спеціальні співвідношення сторін, товщина стінок і довжина можуть бути виготовлені відповідно до креслень і вимог проекту.

Навіщо використовувати покриття Zn-Al-Mg?

Прямокутна сталева труба з цинк-алюмінієво-магнієвим покриттям забезпечує захист від корозії завдяки шару сплаву на основі цинку, що містить алюміній і магній. У порівнянні зі звичайними цинковими покриттями система сплаву може запропонувати покращену корозійну поведінку в багатьох зовнішніх середовищах.

Іншою практичною особливістю є його поведінка навколо невеликих ділянок пошкодження покриття. Продукти корозії з навколишнього покриття можуть уповільнити корозію локально відкритої сталі. Це корисно для продуктів, які вимагають різання, свердління або іншого виготовлення на місці, хоча більші пошкоджені ділянки та зварні секції все одно можуть потребувати відповідної ремонтної обробки.

Вибір профілю та товщини стінки

Для різних застосувань потрібні різні комбінації ширини, висоти та товщини стінок.

Для легких другорядних елементів, каркасів обладнання та допоміжних опор можна розглядати секцію 40 × 60 мм.

Профіль розміром 50 × 100 мм підходить для багатьох стандартних опор і каркасів, де перевага віддається відносно високому прямокутному перерізу.

Більші перерізи, такі як 60 × 120 мм або 80 × 120 мм, можна розглядати для більш важких балок, більших каркасів обладнання та інших застосувань, які вимагають більшої жорсткості секцій.

Для великих навантажень або більших прольотів можуть бути вказані перерізи 80 × 160 мм і більше, але остаточний розмір повинен бути перевірений структурним розрахунком.

Таким же чином слід підбирати товщину стінок. Тонкостінного матеріалу може бути достатньо для невеликого прольоту, легких каркасів, тоді як 1,8–2,0 мм і більш товсті секції частіше розглядаються для загальних зовнішніх будівельних робіт. Великі навантаження, великі прольоти та сильний вітер можуть вимагати матеріалу товщиною 2,5–3,0 мм або більше.

Типові програми

Фотоелектричні проекти

Використовується для опорних фотоелектричних каркасів на даху, допоміжних сонячних елементів та інших зовнішніх фотоелектричних конструкцій, де прямокутна секція відповідає схемі встановлення.

Навісні стіни та декоративні конструкції

Плоскі грані прямокутної труби зручні для з'єднання каркасів, облицювальних опор, декоративних металоконструкцій і архітектурних конструкцій.

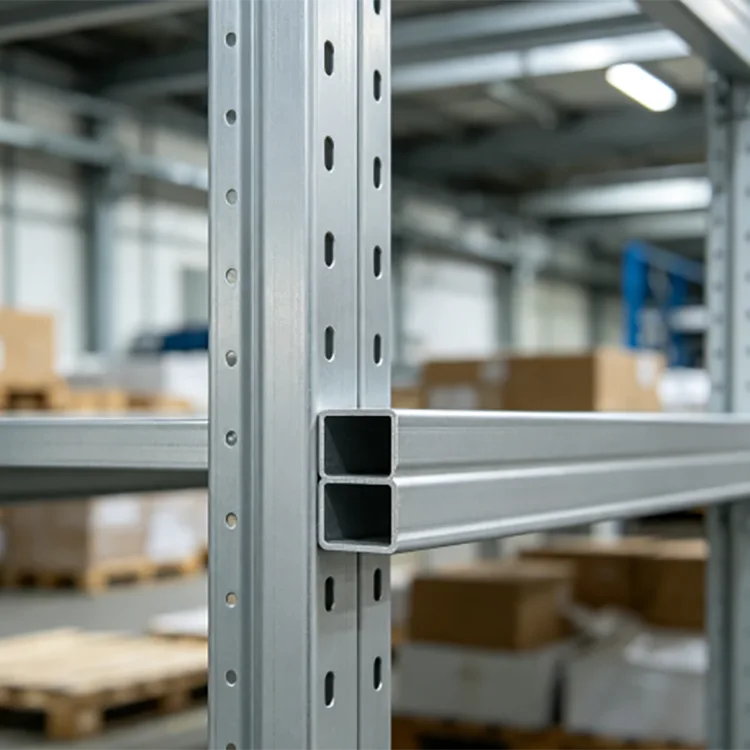

Каркаси промислового обладнання

Застосовується до обладнання автоматизації, складських систем, каркасів виробничих ліній, робочих станцій і опорних конструкцій машин.

Муніципальні та інфраструктурні проекти

Використовується для каркасів огорожі, опор доріжок, конструкцій освітлення, допоміжних компонентів мостів та інших сталевих конструкцій, виготовлених на відкритому повітрі.

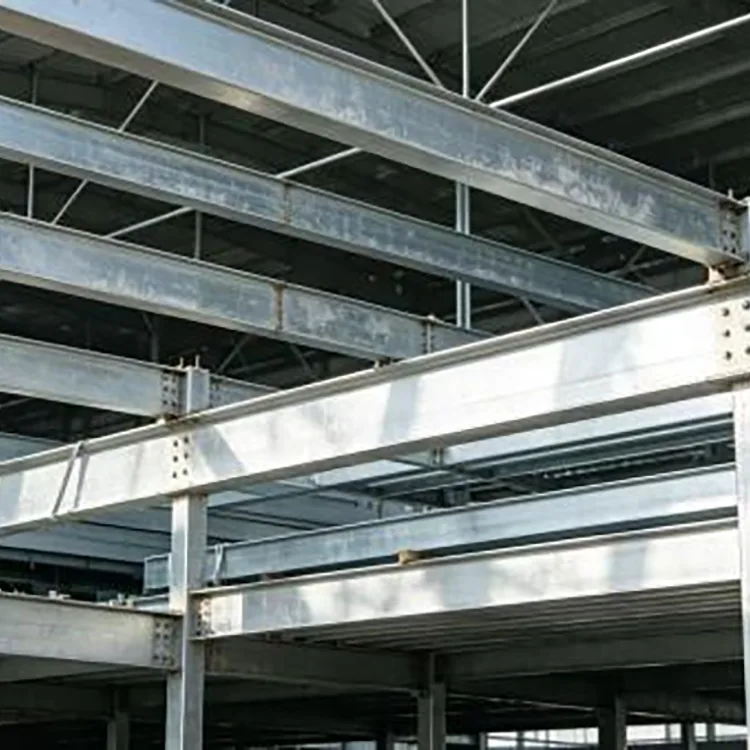

Фабрики та сільськогосподарські споруди

Підходить для вторинних сталевих елементів, каркасів теплиць, укриттів обладнання, сільськогосподарських конструкцій і захисних каркасів.

Поверхня та виготовлення

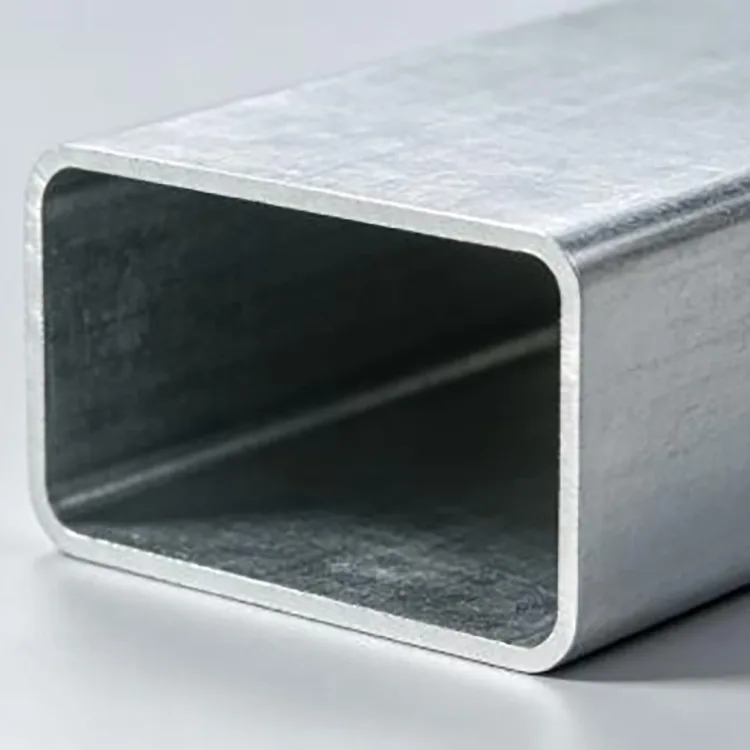

Стандартна поверхня, як правило, матова сріблясто-сіра з відносно однорідним виглядом. Трубу можна поставити для безпосереднього складання або обробити перед відправкою.

Доступне виготовлення включає різання фіксованої довжини, свердління, підготовку кінців, зняття фаски та іншу механічну обробку. Зварювання також можливе, але покриття в нагрітій зоні буде вражено, і його слід обробити відповідно до вимог проекту щодо захисту від корозії.

Для великих проектів попереднє різання та попереднє свердління може зменшити роботу на місці та підвищити ефективність встановлення.

Контроль виробництва

Прямокутна труба формується зі сталевої смуги з покриттям Zn-Al-Mg за допомогою формування валків і високочастотного зварювання з наступним визначенням розміру, правкою та різанням.

Контроль виробництва зосереджується на товщині смуги, розмірах секцій, геометрії кутів, прямолінійності, стані зварного шва та якості покриття. Для структурних замовлень ці параметри перевіряються на узгоджену специфікацію продукту перед відправкою.

Корозійне середовище

Прямокутна сталева труба з цинково-алюмінієво-магнієвим покриттям підходить для багатьох зовнішніх і вологих середовищ, але вибір покриття має відображати фактичний вплив.

Термін служби не можна визначити лише за типом покриття. Концентрація солі, вологість, забруднюючі речовини, маса покриття, товщина зрізу, обробка та технічне обслуговування впливають на фактичну довговічність.

Перевірка якості

Контроль якості може включати розміри секцій, товщину стінки, прямолінійність, стан кутів, вигляд зварного шва, товщину покриття та стан поверхні.

Для структурних проектів можуть бути надані сертифікати матеріалів і звіти про механічні властивості відповідно до погодженої специфікації. Додаткові випробування на корозію або сольовий туман можуть бути організовані, якщо це є частиною вимог замовника.

Інформація про закупівлі

Для пропозиції надайте таку інформацію:

Розмір перетину: наприклад 40 × 60 мм або 50 × 100 мм

Товщина стінки: 1,5 мм, 2,0 мм або 3,0 мм

Марка сталі: S390GD+ZM, S420GD+ZM або S550GD+ZM

Довжина: 6 м або на замовлення

Кількість: штук або загальна вага

Застосування: PV, навісна стіна, каркас обладнання, теплиця або конструкційне використання

Обробка: різання, свердління, підготовка до зварювання або інші вимоги

Для проектів із прольотом, вітровим навантаженням або іншими структурними вимогами креслення або інформація про навантаження допомагають підтвердити відповідний розділ.

FAQ

Q1: Яка різниця між прямокутною трубою та квадратною трубою?

Прямокутна труба має різні розміри ширини та висоти, що забезпечує більшу гнучкість, коли доступний простір для встановлення або напрямок навантаження вимагає певного співвідношення сторін. Квадратна труба має рівні сторони і часто використовується там, де умови навантаження та з’єднання більш симетричні.

Q2: Чому прямокутна сталева труба з цинк-алюмінієво-магнієвим покриттям підходить для зовнішньої прямокутної труби?

Цинк-алюмінієво-магнієве покриття забезпечує захист від корозії та має корисну поведінку при локалізованих пошкодженнях покриття. Це робить його практичним варіантом для багатьох зовнішніх конструкцій, включаючи фотоелектричні системи та каркаси обладнання.

Q3: Чи можна прямокутну трубу розрізати та зварювати?

так Можна виконувати різання, свердління та зварювання. Оскільки ці операції локально впливають на покриття, необхідний захист для відкритих ділянок і зварних швів слід визначати відповідно до навколишнього середовища та специфікації проекту.

Q4: Яку товщину стінки я повинен вибрати?

Це залежить від навантаження, прольоту, умов підтримки та середовища встановлення. Для легких вторинних каркасів можуть використовуватися тонші стіни, тоді як конструкції з великим прольотом, великими навантаженнями або сильними вітрами зазвичай вимагають більш товстих стін. Перед остаточним вибором необхідно виконати розрахунок секції.

Q5: Чи можна налаштувати спеціальні прямокутні співвідношення?

так На додаток до стандартних розмірів, таких як 30 × 20 мм до 200 × 100 мм, спеціальні співвідношення ширини до висоти, товщина стінок і фіксована довжина можуть бути обговорені відповідно до виробничих можливостей і креслень.

Q6: Чи підходить він для прибережних фотоелектричних проектів?

Його можна використовувати для прибережних фотоелектричних конструкцій, але специфікацію покриття слід вибирати відповідно до місцевого впливу солі та необхідного терміну служби. Суворі морські умови можуть потребувати вищого рівня покриття або додаткового захисту від корозії.

Q7: Чи можете ви надати попередньо нарізані або просвердлені прямокутні труби?

так Різання, свердління, зняття фаски, скошування та інші види виготовлення можуть бути організовані перед відправленням, щоб зменшити роботу з обробки на місці встановлення.
