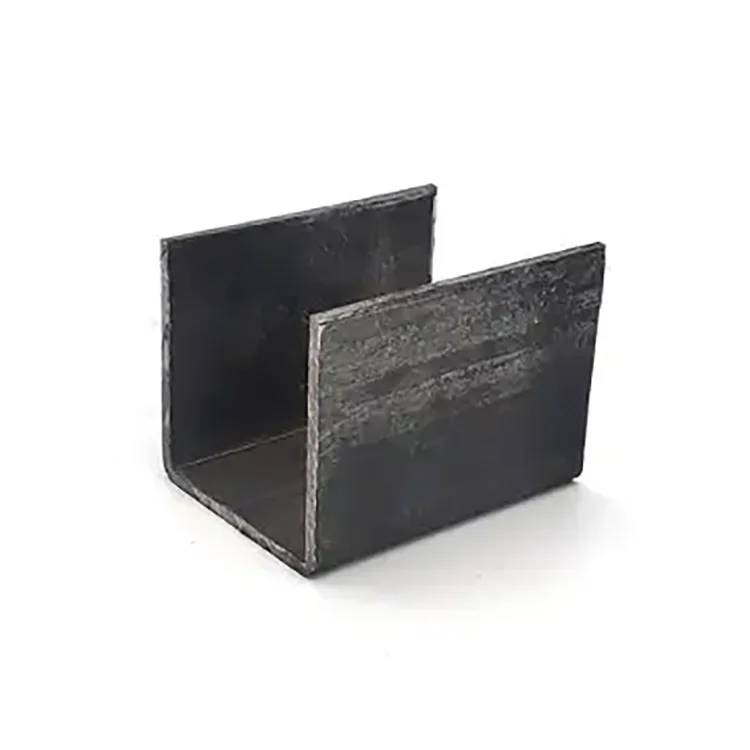

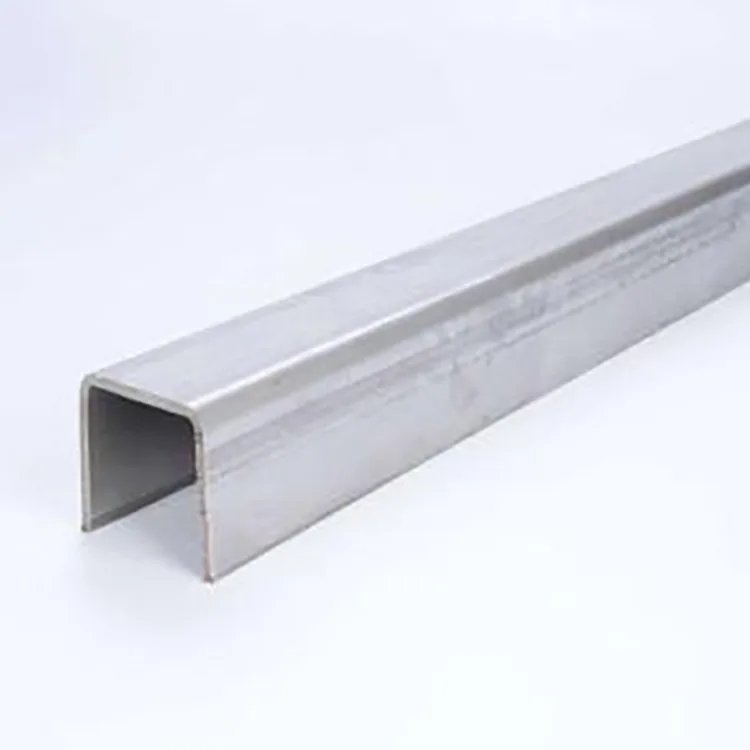

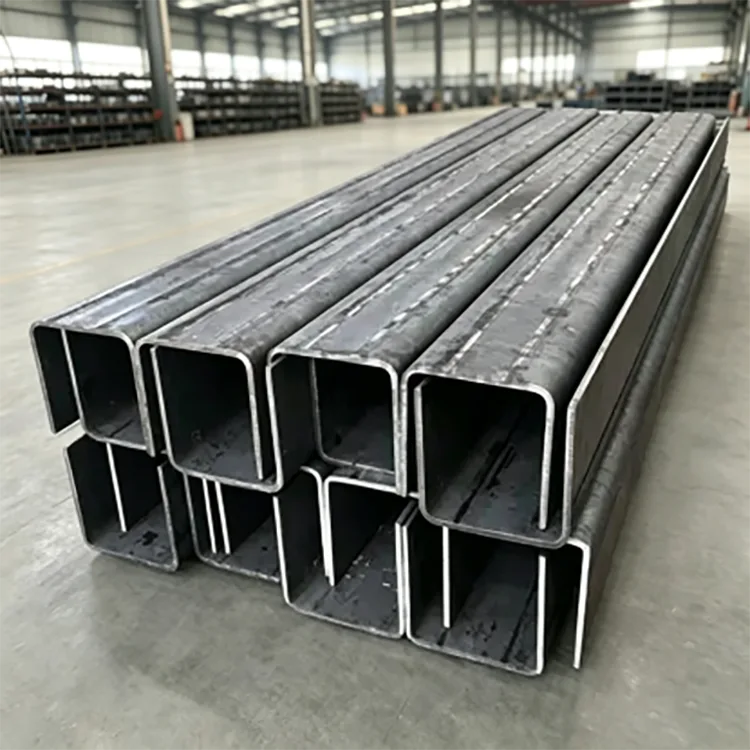

Холодноформований U-канал

Холодноформований U-образний канал розроблений для проектів, де традиційна швелерна сталь є надто важкою та дорогою, тоді як квадратні або прямокутні труби дорожчі або менш зручні для фіксації та позиціонування. Виготовлена ​​з якісної сталевої смуги шляхом інтегрованого холодного формування при кімнатній температурі, секція має правильний U-подібний паз, відкритий доступ і точне позиціонування.

Порівняно з профілями C і Z, які в основному використовуються як обрешітки даху та стін, сталь U-профілю краще підходить для опор, кріпильних каналів, баз обладнання, вбудованих деталей, опор для труб, напрямних конструкцій і каркасів огороджень. Його відкритий паз також робить його зручним для кріплення болтами, затисканням, направляючим і позиціонуванням під час встановлення.

З цієї причини він особливо підходить для сухих закритих цехів, закритих фабрик та інших некорозійних середовищ без дощу, соляних бризок або впливу кислот і лугів, особливо там, де потрібно контролювати витрати на матеріали та ефективність монтажу.

Технічні характеристики

Стандартний виробничий процес

Виробництво починається з вхідної перевірки рулонної сталі, після чого відбувається автоматичне вирівнювання та вирівнювання для зняття напруги матеріалу. Потім смуга проходить через кілька станцій формування рулонів, щоб поступово створити U-подібну секцію, після чого виконується точне визначення розмірів, різання фіксованої довжини з ЧПК із сервоприводом і додаткове автоматичне штампування або різання кутів.

Готові профілі знову випрямляються перед повною візуальною перевіркою та перевіркою розмірів, комплектуванням і зберіганням.

Перевірка сталевих рулонів → вирівнювання та випрямлення → прогресивне холодне формування → U-подібне формування розмірів → різання з ЧПУ з фіксованою довжиною → штампування/різання кутів → вторинне випрямлення → розмірна та візуальна перевірка → комплектування та зберігання

На відміну від гарячекатаного профілю, у цьому процесі не використовується стадія високотемпературної прокатки. Це дозволяє контролювати розміри профілю, прямолінійність, розташування отворів і геометрію краю під час безперервного формування, що корисно для проектів, які вимагають точного складання.

Чим U Channel Steel відрізняється

Легкий дизайн із нижчою загальною вартістю

Холодне формування підвищує міцність сталі завдяки зміцненню, що дозволяє використовувати більш тонку стінку замість важчого традиційного швелера у відповідних випадках. Результатом є зниження споживання сталі та зниження витрат на транспортування, підйом і монтаж.

У типових легких і середніх опорах холодноформована конструкція може бути більш ніж на 30% легшою за традиційну швелерну сталь, допомагаючи зменшити витрати на матеріали, транспортування та робочу силу.

U-подібний паз для фіксації та позиціонування

Відкрита П-подібна секція є одним з головних його практичних переваг. Він забезпечує зручну поверхню для фіксації пазів, напрямних, обмежень, позиціонування обладнання, затискання труб і вбудованої конструкції.

Цим профіль також відрізняється від сталі C і Z. C and Z sections are commonly selected for purlins, while U channel steel is more often used where the profile itself needs to function as a support, base, guide or fixing channel.

Точність розмірів для прямого складання

Профілі формуються на автоматичній лінії формування рулонів і проходять процеси калібрування та правки. Це допомагає підтримувати постійні розміри секцій, рівні краї та контрольоване скручування.

Для проектів із використанням попередньо пробитих отворів або елементів фіксованої довжини мета полягає в тому, щоб постачати компоненти, які можна зібрати безпосередньо, а не повторно вирізати чи виправляти на місці.

Легке різання, зварювання та свердління

Натуральна чорна сталева поверхня не має оцинкованого покриття, яке необхідно враховувати під час різання чи зварювання. Матеріал можна різати, свердлити, зварювати або згинати відповідно до вимог виготовлення.

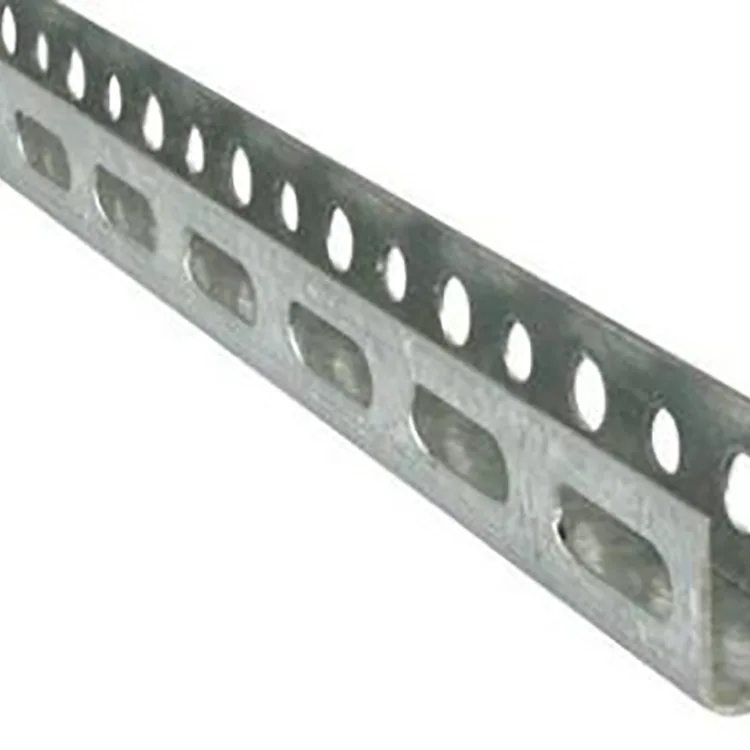

Попередньо пробиті отвори, прорізи, кутові вирізи та секції фіксованої довжини також можуть бути виготовлені перед транспортуванням, що зменшує кількість обробки на місці, необхідної для проектів реконструкції та підтримки обладнання.

Чистий розділ і звичайний зовнішній вигляд

Правильно сформований U-проріз має рівну поверхню, правильні краї та постійну геометрію. Після складання компоненти можуть зберігати рівномірні зазори та охайний загальний вигляд, що робить їх придатними не лише для функціональних сталевих конструкцій, але й для видимих ​​внутрішніх конструкцій, майстерень та виставкових чи виставкових залів.

Вирішення типових проблем проекту

Менші витрати на матеріали та монтаж:

Холодноформована тонкостінна конструкція може зменшити вагу на 30%+ порівняно з традиційною швелерною сталлю, що може знизити витрати на транспортування, підйом і робочу силу.

Менше виправлення сайту:

Формування та випрямлення валків з ЧПУ забезпечують постійні розміри та прямолінійність, допомагаючи скоротити роботу з різання, свердління та виправлення після доставки.

Швидше встановлення:

Стандартний U-подібний паз можна використовувати безпосередньо для фіксації, направлення, підтримки та позиціонування. Завдяки попередньо пробитим отворам або пазам багато компонентів можна зібрати без додаткового виготовлення на місці.

Краще підходить для легких конструкцій:

Зміцнення в холодному стані покращує міцність сформованого профілю, роблячи його придатним для опор з легким і середнім навантаженням, кронштейнів обладнання, опор для труб і огороджувальних конструкцій, якщо профіль правильно вибрано для навантаження.

Застосування реальних проектів

Випадок 1: Система підтримки обладнання для інтелектуального виробництва

Проект передбачав сучасний інтелектуальний виробничий цех із сухим закритим середовищем із захистом від пилу. Замовнику потрібна була велика кількість кронштейнів для кріплення обладнання та опорних каркасів для труб з вимогами щодо структурної стабільності, високої площинності та контрольованої вартості проекту.

Вибраним матеріалом був холодноформований U-образний канал Q235B, U100–U140, із товщиною стінки 1,5–2,0 мм і попередньо пробитими позиційними отворами.

U-подібний паз відповідав вимогам щодо розміщення обладнання та кріплення труб без додаткового зварювання на місці. Ефективність встановлення зросла на 40%, а легка конструкція зменшила вимоги до транспортування та підйому. У порівнянні з традиційним швелерним сталевим рішенням загальна вартість проекту була знижена на 23%.

Висока площинність профілю також допомогла запобігти відхиленню при монтажі навколо обладнання. Завершена опорна система залишалася стабільною та вільною від ослаблення, з акуратним макетом майстерні та одноразовою прийнятністю проекту.

Випадок 2: Модернізація внутрішньої конструкції старої фабрики

Старіша промислова фабрика потребувала нових внутрішніх перегородок, опор для обладнання та кріпильних конструкцій для труб. Оскільки існуюча будівля мала обмежену вантажопідйомність, важкі сталеві секції не підходили для реконструкції.

У проекті використовувався холодноформований U-образний канал Q235B різних розмірів відповідно до різних вимог до підтримки.

Полегшена секція допомогла відповідати обмеженням навантаження існуючої будівлі без непотрібного збільшення конструктивного навантаження. Його компактну форму також легше встановити в обмежених місцях навколо існуючого обладнання та трубопроводів.

Після встановлення оновлені конструкції забезпечили стабільну опору, зберігаючи при цьому чисте розташування, завдяки чому U-образний канал підходить для легкого внутрішнього ремонту заводу.

Як вибрати правильний U-канал

За середовищем:

В основному рекомендується для сухих, вентильованих приміщень без прямого дощу або корозійного впливу. Для вологих майстерень слід розглянути додаткову ґрунтовку для захисту від іржі. На відкритому повітрі, у сольових туманах і сильно корозійних середовищах потрібне відповідне захисне покриття або інший сталевий профіль.

За матеріалом:

Q235B підходить для загальних легких опор, кронштейнів і огороджувальних конструкцій. Q355B рекомендується, коли потрібна більша міцність, наприклад, більші прольоти, важче обладнання або роботи з армування.

За розміром секції:

U80–U120 можна використовувати для невеликих опор труб і обладнання. U140–U200 підходить для основних конструкцій корпусів і підстав стійки. Для важчої арматури та більшої основи можна розглядати більші секції, такі як U250–U300 відповідно до фактичного навантаження.

За товщиною стінки:

0,8–1,2 мм зазвичай використовується для легкого позиціонування та ненесучих додатків; 1,5-2,0 мм підходить для звичайних опорних конструкцій; 2,5–3,0 мм призначений для більш важкої опори та армування.

Остаточний розмір перетину повинен бути підтверджений відповідно до прольоту, навантаження, способу кріплення та умов встановлення, а не вибиратися лише за розміром профілю.

Поверхня та середовище застосування

Стандартний виріб поставляється з натуральної чорної сталі без оцинкованого покриття. Це спрощує подальше різання, зварювання та свердління та дозволяє покупцеві наносити ґрунтовку, фарбу чи іншу відповідну обробку поверхні, коли це необхідно.

Продукт найкраще підходить для:

Сухі закриті фабрики та цехи

Опорні рами обладнання

Трубно-кабельні опорні конструкції

Бази обладнання

Міжкімнатні перегородки та огорожі

Вбудовані сталеві компоненти

Направляючі та позиціонуючі структури

Проекти реновації легкої сталі

Для зовнішніх конструкцій, прибережних зон, стійкої вологості або середовищ, які піддаються дії кислот і лугів, захист від корозії необхідно визначити перед виробництвом.

Індивідуальна обробка та оптова поставка

U-образний канал можна виготовляти відповідно до проектних креслень, а не обмежуватися стандартними розмірами. Доступна обробка включає попередньо пробиті отвори, прорізи, різання кутів, різання під кутом, різання фіксованої довжини та нестандартні розміри.

Для проектів із повторюваними опорними компонентами попередня обробка може зменшити різання та свердління на ділянці. Запитуючи пропозицію, покупці можуть надати креслення, розміри секцій, відстань між отворами, вимоги до довжини та клас матеріалу.

Для більших замовлень виробництво може бути організовано відповідно до необхідної комбінації розмірів і графіка доставки, з перевіркою розмірів, яка виконується перед комплектуванням і відправкою.

Заводський контроль якості

Контроль якості починається з вхідного сталевого рулону, де перед формуванням перевіряється сорт матеріалу та основні параметри.

Під час виробництва основними контрольними точками є вирівнювання смуги, стабільність формування рулону, розміри секцій, прямолінійність, положення отвору та довжина різання. Після формування профілі проходять вторинну правку та остаточну візуальну та розмірну перевірку.

Особлива увага приділяється скрученню, деформації, стану країв і консистенції між партіями. Для попередньо перфорованих виробів також перевіряються положення отвору та відстань, оскільки ці розміри безпосередньо впливають на встановлення.

Такий виробничий підхід важливий для проектів, де поставлений U-канал повинен відповідати кресленням і збиратися з іншими виготовленими компонентами без повторних коригувань на місці.

FAQ

Q1: Чи холодноформований U-образний канал міцніший за звичайну швелерну сталь?

Для відповідних застосувань із легкими та середніми навантаженнями холодне формування вводить робоче зміцнення та може забезпечити вищу міцність сформованого матеріалу. Секція також має регулярні розміри та стійка до деформації при правильному виборі та встановленні. Для сильно навантажених первинних конструкцій необхідний розрахунок навантаження повинен визначити, чи необхідний більш важкий канал або високоміцна секція.

Q2: Чи може U канал замінити традиційну швелерну сталь?

Він може замінити традиційну швелерну сталь у багатьох застосуваннях із легким і середнім навантаженням, таких як опори, кронштейни, корпуси, вбудовані конструкції та основи обладнання. Він не повинен автоматично замінювати важкі первинні балки або конструкції, що піддаються значним ударам або зосередженим навантаженням.

Q3: Чи можете ви попередньо пробити отвори та вирізати нестандартну довжину?

так Попереднє штампування, кутове різання, різання, кутове різання та нестандартні фіксовані довжини можуть бути виготовлені відповідно до креслень. Це дозволяє компонентам надходити готовими до складання.

Q4: Яка різниця між U-каналом і C/Z прогоном?

Секції C і Z в основному використовуються для прогонів даху та стін. U-профілі частіше використовуються для опор, основ, вбудованих деталей, кріпильних каналів, напрямних і позиціонуючих конструкцій. Вибір повинен відповідати фактичній структурній функції.

Запитання 5: Чи легко скрутить або деформує холодноформований U-канал?

Правильно виготовлений профіль проходить багатопрохідне формування, розмір і випрямлення, щоб контролювати скручування та деформацію відповідно до застосовних стандартних вимог. Правильний матеріал, товщина стінки, розмір секції та спосіб монтажу також важливі для збереження стабільності розмірів під час експлуатації.

Q6: Що краще Q235B чи Q355B?

Q235B підходить для загальних освітлювальних опор і корпусів. Q355B provides higher strength and is better suited to heavier equipment bases, larger spans and reinforcement work when the structural design requires it.

Q7: Чи можна поверхню оцинкувати або пофарбувати?

так Стандартним продуктом є натуральна чорна сталь, тому її можна обробити відповідною ґрунтовкою, фарбою, порошковим покриттям або цинкуванням відповідно до умов проекту та вимог до корозії.
