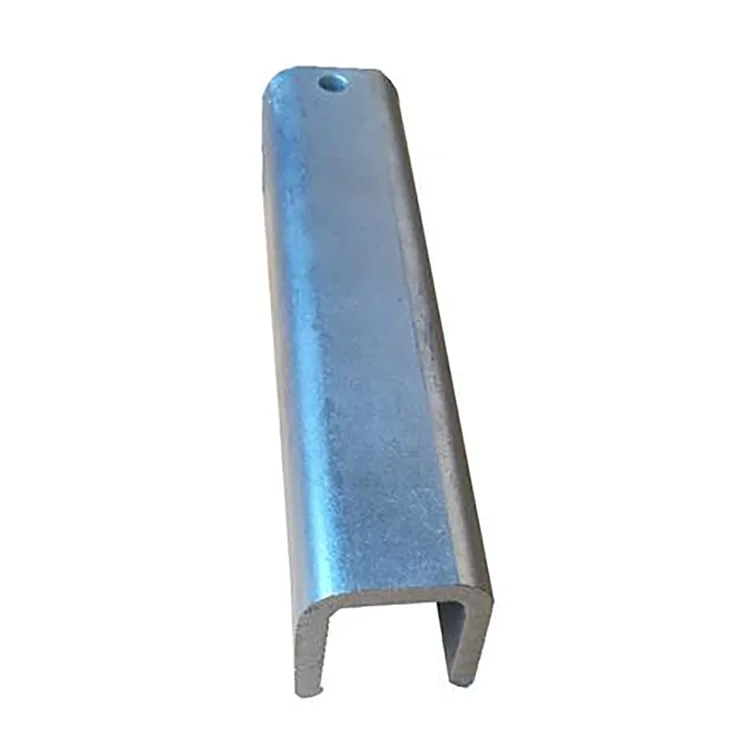

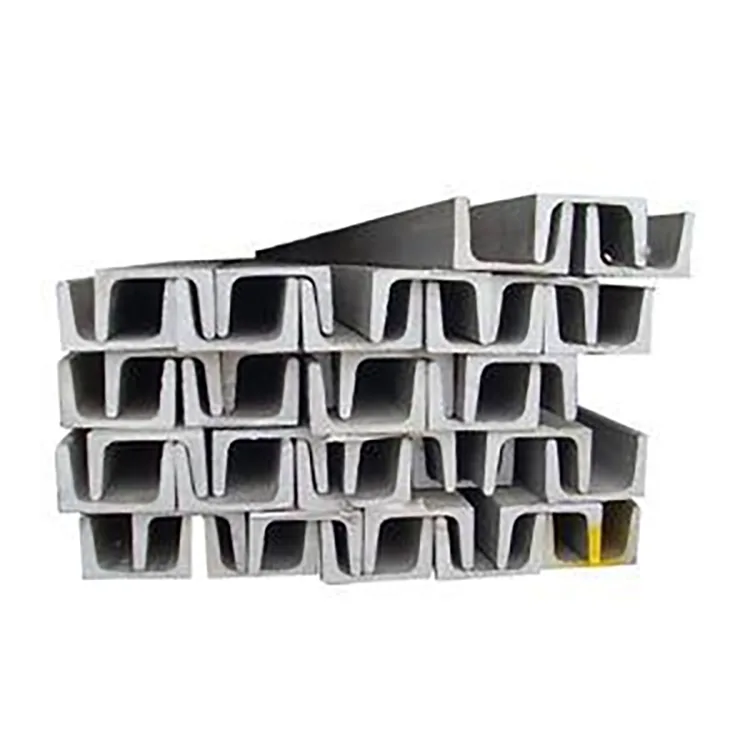

Оцинкований U-образний канал

Оцинкований U-образний канал вибирається, коли проект потребує відкритої сталевої секції для фіксації, позиціонування або підтримки компонентів на відкритому повітрі, а не закритої труби чи звичайної C/Z-прогони.

U-подібна секція створює безперервну основу та бічні фланці для болтового кріплення, затискання та з’єднання. Він зазвичай використовується для баз обладнання, трубних опор, фотоелектричних конструкцій, зовнішніх каркасів, вбудованих опор і муніципальних установок.

Послідовність виготовлення важлива. Сталева смуга спочатку формується в необхідний U-профіль, після чого виконується різання та штампування. Готову секцію потім попередньо хімічно обробляють і оцинковують гарячим способом. Такий підхід дозволяє уникнути згинання оцинкованої смуги в остаточну форму та забезпечує цинковий захист сформованої секції, включаючи внутрішню частину U-образного каналу.

Для зовнішніх проектів правильним поєднанням є не просто «густіший цинк = кращий». Розмір профілю, марку сталі, товщину стінки, структурне навантаження, вплив навколишнього середовища та очікуваний термін служби слід враховувати разом.

Розділ Геометрія має значення

Головною перевагою U-каналу є його відкрита геометрія.

Нижня частина забезпечує безперервну опорну поверхню, тоді як два бічні фланці можуть використовуватися для болтових з’єднань, затискачів, кронштейнів і позиціонуючих компонентів. Це робить його корисним, коли інсталяторам потрібен доступ до з’єднання з відкритого боку.

Порівняно з секцією C або Z секцією, U-канал, як правило, зручніший для баз обладнання, опор труб і структур позиціонування. Секції C і Z частіше вибирають відповідно до їхньої структурної поведінки як прогони або каркасні елементи.

Для проекту, що включає фотоелектричне обладнання, зовнішні трубопроводи або опори машин, U-подібна секція може зменшити потребу в додаткових виготовлених кронштейнах.

Технічні характеристики

Чому спочатку формувати, а потім гальванізувати?

Для цього типу продукції формування та більшу частину виготовлення слід завершити перед гарячим цинкуванням.

Маршрут виробництва:

Перевірка сталевої смуги → Вирівнювання → Формування U-профілю → Різання з ЧПУ → Штампування та обробка кутів → Випрямлення → Знежирення → Травлення → Флюсування → Сушка → Гаряче цинкування → Охолодження/пасивація → Перевірка цинку → Остаточна перевірка → Упаковка

Ця послідовність дозволяє виробнику контролювати остаточні розміри U-подібного профілю перед цинкуванням.

Це також означає, що отвори, кути та внутрішня частина сформованого профілю обробляються як частина готової секції, а не покладаються на покриття, яке має витримати наступні операції формування.

Після цинкування слід уникати непотрібного згинання або важкого формування. Якщо матеріал необхідно зварити або розрізати на місці роботи, пошкоджену ділянку цинку слід очистити та відремонтувати відповідним покриттям, збагаченим цинком.

Вибір цинкового покриття

Цинкове покриття має відповідати дійсному корозійному середовищу.

85 мкм+ підходить як початкова специфікація для звичайного зовнішнього застосування у внутрішніх районах, де вплив є відносно помірним.

Для 120–180 мкм покриття можна розглядати для вологих фабрик, сільськогосподарських і тваринницьких приміщень, прибережних установок та інших місць з більш стійкою вологістю.

Для 200–275 мкм більш щільне покриття призначене для проектів із сильнішим впливом корозії, таких як прибережні зони, порти, хімічні об’єкти та стічні води. Точні вимоги до покриття повинні бути підтверджені відповідно до проектної категорії корозії та відповідних специфікацій.

Більш товстий шар цинку не компенсує занижений сталевий профіль. Захист від корозії та конструкцію слід оцінювати окремо.

Q235B чи Q355B?

Марка сталі повинна відповідати структурному навантаженню, а не вимогам до цинку.

Q235B є практичним вибором для звичайних опор обладнання, зовнішніх кронштейнів, опор труб, допоміжних фотоелектричних конструкцій і загального муніципального застосування.

Q355B краще підходить для застосування з підвищеним навантаженням, наприклад, для великих баз обладнання, важких опорних конструкцій, сильних вітрів або снігових умов і проектів, де конструкція конструкції вимагає високоміцної сталі.

Для асортименту продукції, що постачається, Q355B описано як такий, що забезпечує приблизно на 30% більшу вантажопідйомність за того самого розміру секції в застосовних проектних умовах. Це слід розглядати як порівняння проекту/дизайну, а не як універсальне правило заміни; кінцеву секцію слід перевірити на інженерне навантаження.

Розмір U каналу та товщина стінки

Діапазон U80–U300 дозволяє адаптувати секцію до різних опорних навантажень.

U80–U120 можна використовувати для опор легких труб, кронштейнів для невеликого обладнання, позиціонуючих компонентів і вторинних конструкцій теплиць.

U140–U200 охоплює багато звичайних зовнішніх допоміжних додатків, включаючи допоміжні фотоелектричні конструкції, бази обладнання та муніципальні установки.

U220–U300 більше підходить для більш важких баз обладнання, великих опорних конструкцій і проектів, які вимагають більшої місткості секцій.

Для товщини стінки:

1,2–1,4 мм: легкі кронштейни, позиціонуючі елементи та неосновні опорні додатки

1,5–2,0 мм: загальний діапазон для зовнішніх опорних конструкцій і баз обладнання

2,2–3,0 мм: більш важкі навантаження, великі опори, зони з сильним вітром/снігом і застосування, що вимагає більшої стійкості до деформації

Остаточна товщина повинна бути розрахована на основі фактичного прольоту, способу з’єднання та прикладеного навантаження.

Додатки

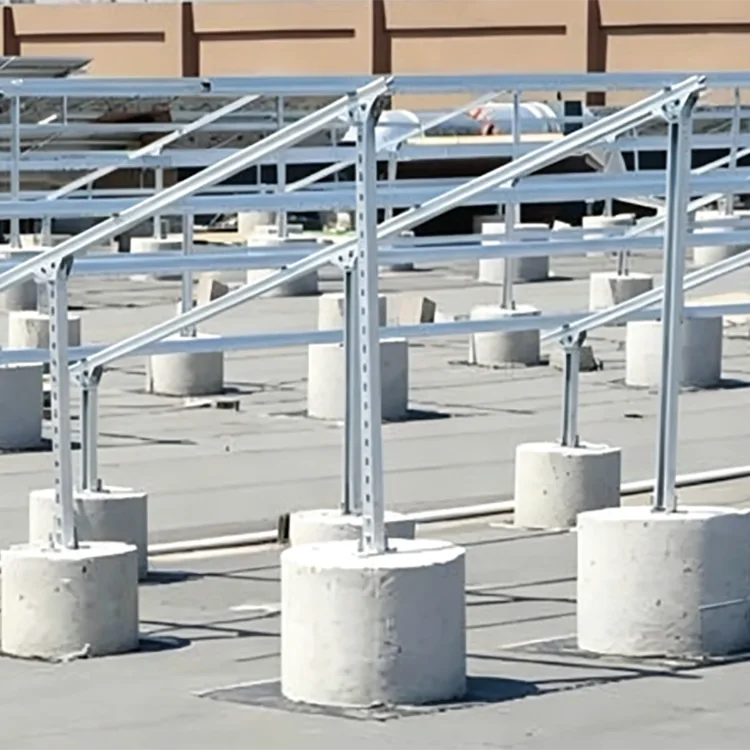

Фотоелектричні та вітроенергетичні конструкції

Оцинковані U-подібні профілі можна використовувати для баз обладнання, кріпильних елементів, позиціонуючих конструкцій і допоміжних опор у зовнішніх установках відновлюваної енергії. Якщо проект передбачає 25-річну розрахункову вимогу, цинкове покриття слід вибирати відповідно до фактичного впливу навколишнього середовища, а не вказувати те саме покриття для кожного місця.

Прибережні та портові райони

Сольовий бризок і стійка вологість прискорюють корозію відкритої сталі. U-подібні оцинковані профілі з більш щільним покриттям можна використовувати для опор зовнішнього обладнання, вбудованих основ і кріпильних конструкцій, де підходить геометрія секцій.

Тваринницькі та сільськогосподарські приміщення

Вентиляційні системи, трубопроводи, опори обладнання та конструкції теплиць можуть піддаватися впливу високої вологості та атмосфери, що містить аміак. У цих умовах оцинкована сталь забезпечує кращий захист від корозії, ніж незахищена чорна сталь.

Хімічні та очисні споруди

Опори обладнання, конструкції для кріплення труб і зовнішні рами можуть виграти від гарячого цинкування, якщо навколишнє середовище сумісно зі сталлю з оцинкованим покриттям. Для високоагресивного хімічного впливу повна система захисту від корозії повинна бути визначена відповідно до хімічного середовища.

Муніципальні зовнішні споруди

Застосування включають основи огорожі, опори, пов’язані з освітленням, конструкції для кріплення транспортного обладнання, ландшафтні рами та інші зовнішні сталеві компоненти.

Заводські зовнішні опори

Його можна використовувати для відкритих трубопроводів, опор обладнання, зовнішніх кріпильних конструкцій та інженерних опор навколо промислових підприємств.

Дві типові прикладні програми проекту

Прибережний індустріальний парк

Для проекту розміщення зовнішнього обладнання приблизно в 2 км від берегової лінії для опор обладнання та вбудованих основ було обрано оцинкований U-профіль Q355B із товщиною цинкового покриття 220 мкм. Більш важке покриття було визначено через вплив соляних бризок, тоді як сталь вищої міцності використовувалася для вимог структурного навантаження. U-профіль також спростив розміщення обладнання та болтові з’єднання.

Модернізація тваринницького приміщення

Для великомасштабного свинарського та птахівничого комплексу були потрібні стійкі до корозії опорні елементи для обладнання та трубопроводів у середовищі з високою вологістю та впливом аміаку. Оцинковані U-подібні профілі Q235B використовувалися для опорних конструкцій і кріпильних елементів. Відкритий профіль забезпечував зручне встановлення та регулювання, а оцинкована поверхня зменшувала потребу в повторній обробці від корозії.

Там, де оцинкований U-образний канал – не найкращий вибір

U-образний канал не повинен автоматично замінювати будь-яку іншу сталеву секцію.

Для балок покрівлі C- або Z-профілі можуть забезпечити більш відповідну конструктивну конфігурацію.

Для закритих конструкційних елементів, де важлива стійкість до кручення, закрита геометрія або зовнішній вигляд, кращими можуть бути квадратні або прямокутні порожнисті секції.

Для застосування в сухих приміщеннях холодноформований U-образний канал без покриття може бути більш економічним, якщо не потрібен захист від корозії.

Для високоагресивних хімічних середовищ лише гаряче цинкування може не забезпечити необхідного захисту. Перед вибором матеріалу слід переглянути хімічне середовище, концентрацію, температуру та час витримки.

Оцинкований U-канал проти чорного U-канал

Основна геометрія U-подібного профілю може залишатися незмінною, але умови застосування відрізняються.

Контроль якості перед доставкою

Перевірка повинна охоплювати як сталевий профіль, так і якість цинкування.

Перед цинкуванням U-профіль перевіряється на розміри перетину, прямолінійність, скручування, положення отвору та точність різання. Це важливо, оскільки цинкове покриття не виправляє проблеми з розмірами, які виникають під час формування валків.

Після цинкування інспектори перевіряють поверхню на наявність голих ділянок, надмірного накопичення цинку, лущення, тріщин та інших видимих ​​дефектів. Товщину цинкового покриття можна виміряти відповідно до узгодженого методу контролю.

Для проектних замовлень можуть бути надані сертифікати матеріалів, записи про перевірку розмірів, результати перевірки цинкового покриття та інша документація щодо якості відповідно до вимог покупця.

Переробка та виготовлення на замовлення

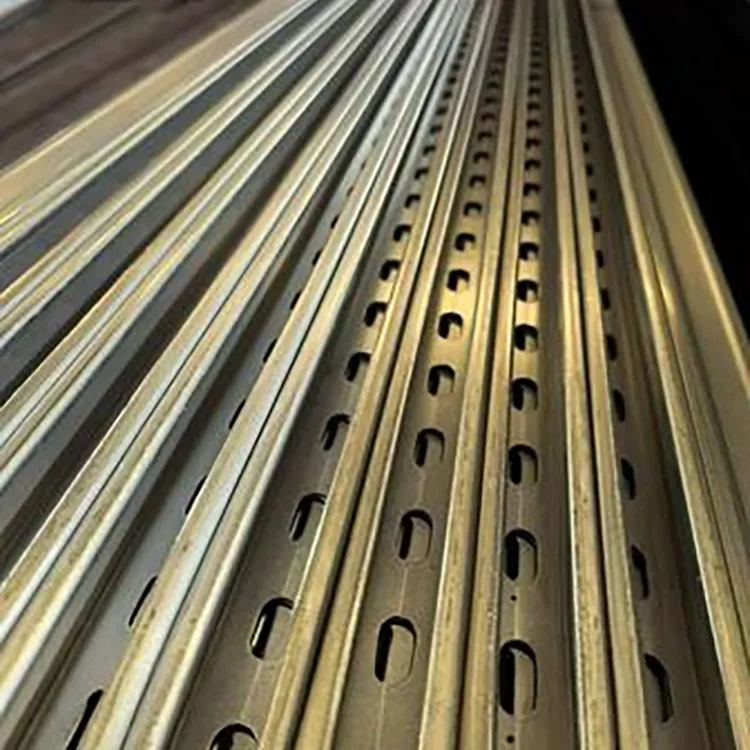

U-образний канал може постачатися як стандартний прямий профіль або оброблений перед цинкуванням.

Типові індивідуальні операції включають різання фіксованої довжини, штампування, різання кутів, позиціонування отворів і виготовлення нестандартних секцій. Виконання цих операцій перед цинкуванням допомагає зберегти оброблені ділянки захищеними остаточним цинковим покриттям.

Для великих проектів покупці повинні надати креслення розрізу разом із схемою отвору, необхідною довжиною, маркою сталі, товщиною стінки та корозійним середовищем. Це дозволяє виробнику цитувати готову специфікацію, а не лише сирий U-подібний перетин.

Контрольний список закупівель

Перш ніж розмістити замовлення, підтвердьте наступні пункти:

Розмір секції 1.U: U80–U300 або спеціальний розмір проекту.

2. Марка сталі: Q235B або Q355B.

3. Товщина стінки: на основі структурного навантаження та прольоту.

4. Цинкове покриття: 85 мкм+, 120–180 мкм або 200–275 мкм залежно від експозиції.

5. Шаблон отвору: діаметр, відстань і положення, якщо потрібне попереднє пробивання.

6. Довжина: стандартна або фіксована довжина для конкретного проекту.

7. Застосовуваний стандарт: поточна специфікація проекту та необхідний стандарт цинкування.

8. Документи перевірки: сертифікат матеріалу, перевірка розмірів і звіт про цинкове покриття, якщо потрібно.

Цієї інформації достатньо, щоб уникнути найпоширенішої помилки при покупці: порівнювати оцинковані U-подібні профілі лише за ціною за тонну, ігноруючи марку сталі, товщину стінок і цинкове покриття.

FAQ

Q1: Чи можна оцинкувати внутрішню частину U-каналу?

так Виріб спочатку формують, а потім гаряче оцинковують, тому П-подібний профіль оцинковується як готовий профіль. Фактичне покриття покриття повинно бути перевірено відповідно до погоджених вимог перевірки.

Q2: Чому краще формувати перед цинкуванням?

Це дозволяє уникнути механічного формування остаточної U-подібної форми готового цинкового покриття. Різання, штампування та основні операції формування можуть бути завершені перед цинкуванням, після чого проводиться остаточна обробка для захисту від корозії.

Q3: Чи пошкодить зварювання оцинковане покриття?

На цинкове покриття навколо зварювального шва впливає тепло зварювання. Після зварювання ділянку слід очистити та відремонтувати відповідним покриттям, збагаченим цинком.

Q4: Чи можна використовувати канал U для 25-річних фотоелектричних проектів?

Його можна використовувати там, де перетин і система захисту від корозії відповідають вимогам проекту. Для прибережних або висококорозійних ділянок слід розглянути більш щільне цинкове покриття та, можливо, додаткову захисну систему.

Q5: Що краще для зовнішнього використання, Q235B чи Q355B?

Жоден сорт не є кращим. Q235B підходить для багатьох конструкцій з нормальним навантаженням, тоді як Q355B вибирається, коли потрібна більша міцність конструкції. Оцінка повинна відповідати інженерному розрахунку.

Q6: Яка різниця між U-каналом і C-каналом?

U-образний профіль зазвичай використовується для основ, кріплення, позиціонування та опорних конструкцій, де його відкритий профіль зручний для з’єднань. С-канал частіше використовується як структурний каркас або прогони. Правильний вибір залежить від шляху навантаження та конструкції підключення.

Q7: Чи можна виготовляти нестандартні розміри U-каналу?

так Нестандартні розміри секцій, товщини стінок, довжини та схеми отворів можна обговорити на основі креслень та вимог проекту.

Q8: Чи підходить оцинкований U-Channel для прибережних районів?

Так, за умови, що цинкове покриття та структурні характеристики вибрано для фактичного корозійного середовища. Для сильного впливу сольового туману можна розглянути більш щільне покриття, наприклад 200–275 мкм, разом із вимогами проекту щодо захисту від корозії.
