Холодноформована сталь Z профілю

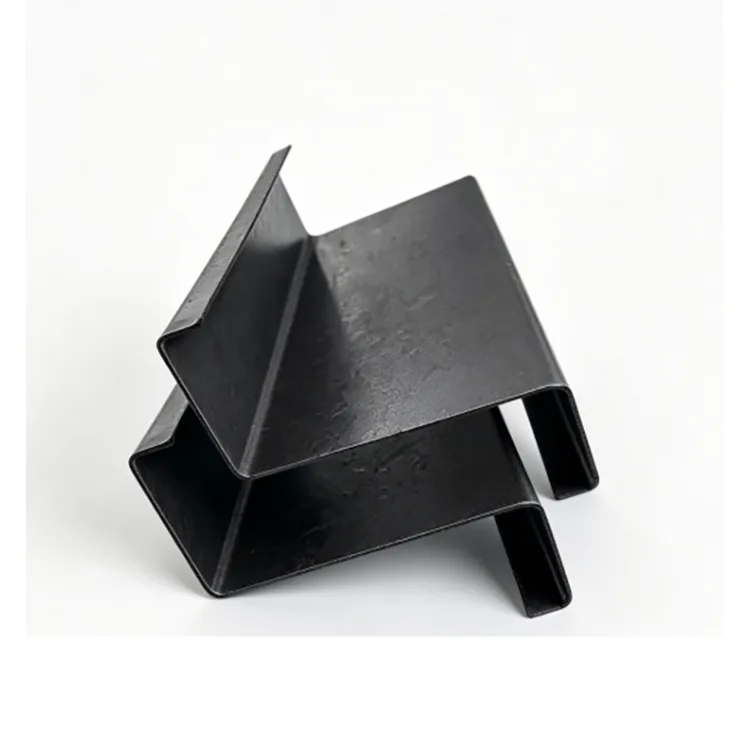

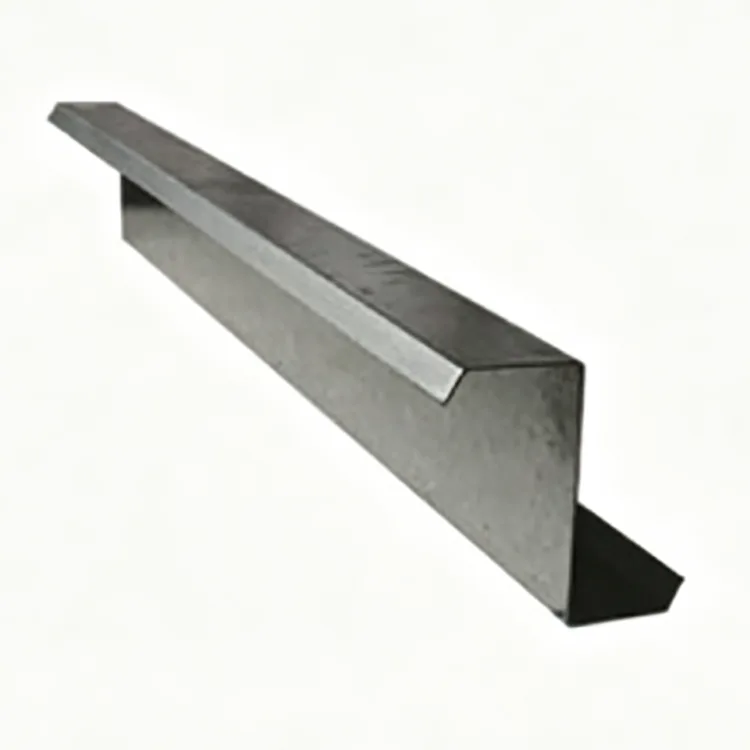

Холодноформований сталевий профіль Z — це тонкостінний сталевий профіль холодного формування, виготовлений із гарячекатаної сталевої смуги шляхом безперервного формування за кімнатної температури. Смуга проходить через кілька формувальних клітей і поступово формується в Z-профіл без стадії високотемпературної гарячої прокатки.

Процес холодного формування покращує консистенцію розмірів, а також вводить у сталь робоче зміцнення. Отримана секція поєднує в собі відносно невелику вагу з корисною продуктивністю при вигині, що робить її широко використовуваною для прогонів даху та стін у легких сталевих конструкціях.

Z-подібний профіль має ще одну практичну перевагу: його зміщені фланці дозволяють перекривати сусідні прогони. Це особливо корисно на дахах з великим ухилом, де необхідне безперервне розміщення прогонів навколо конька.

Рекомендоване середовище: закриті закриті будівлі, сухі майстерні та склади без прямого дощу, соляних бризок, кислотної або лужної корозійної вологи.

Виробничий процес

Виробнича лінія починається з вхідного контролю рулонної сталі. Після вирівнювання та випрямлення смуга проходить через кілька станцій формування рулонів, де поступово згинається в необхідну Z-подібну секцію.

Серворізка з ЧПК забезпечує задану довжину елемента, тоді як автоматичне штампування може бути додано відповідно до конструктивних креслень. Потім готові профілі проходять правку та перевірку розмірів перед класифікацією, комплектуванням і зберіганням.

Перевірка сталевих рулонів → вирівнювання та випрямлення → прогресивне холодне формування → формування Z-профілю → різання фіксованої довжини з ЧПУ з сервоприводом → автоматичне штампування → випрямлення → візуальний контроль та перевірка розмірів → комплектування та зберігання

Оскільки профіль формується поступово, а не виготовляється за допомогою звичайної гарячої прокатки, розміри секцій, прямолінійність і положення отворів можна постійно контролювати під час виробництва.

Основні специфікації

Навіщо використовувати Z-проріз для прогонів даху?

Пряме перекриття на коньку даху

Найбільш очевидною відмінністю між Z-прорізом і C-прорізом є форма фланців. Зміщений Z-профіль дозволяє сусіднім елементам перекриватися, що може допомогти зберегти безперервність через коник даху.

Для схилів даху понад 10° Z-прогони часто є практичним вибором, коли елементи, що перекриваються, є частиною конструкції конструкції. Це зменшує потребу в додатковому різанні та робить монтаж більш простим.

Хороша продуктивність згинання з меншою вагою

Z-подібний поперечний переріз забезпечує корисні властивості профілю для згинання. У поєднанні з холодним зміцненням це дозволяє використовувати відносно тонкий профіль у відповідних системах покрівлі та стін.

У порівнянні з більш важкими традиційними гарячекатаними профілями менша вага може зменшити вимоги до транспортування, підйому та встановлення.

Послідовна прямолінійність і положення отвору

Виробнича лінія використовує прогресивне формування валків, різання з ЧПУ та подальше правлення. Це допомагає контролювати прямолінійність і скручування профілю.

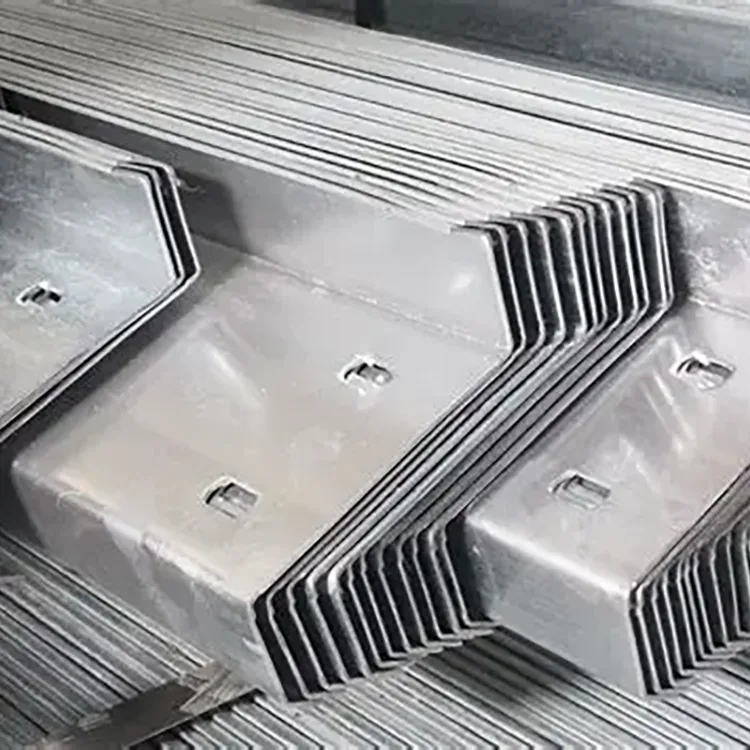

Для прогонів із попередньо пробитими отворами для болтів точне розташування отворів є важливим, оскільки помилки можуть вплинути на з’єднання між прогонами та основною сталевою рамою. Попереднє штампування перед доставкою може зменшити роботу з різання та свердління на місці.

Низька вартість для проектів сухих приміщень

Стандартний виріб поставляється з натуральної чорної сталі без оцинкованого покриття. Для сухих, закритих внутрішніх будівель, де не потрібен додатковий захист від корозії, це дозволяє уникнути додаткових витрат, пов’язаних із оцинкованими Z-профілями.

Якщо будівля піддається впливу дощу, конденсату, соляних бризок або корозійних середовищ, замість цього слід вказати версію, захищену від корозії.

Зручне різання та зварювання

Оскільки стандартний продукт не має оцинкованого покриття, звичайні операції різання та зварювання є простими. Це корисно під час проектів виготовлення та реконструкції всередині приміщень, де членам може знадобитися локальне регулювання або підключення.

Типові програми

Продукт в основному використовується для:

Прогони даху в легких сталевих будівлях

Дахи складів великого ухилу

Системи покрівлі промислових цехів

Криті логістичні та складські будівлі

Вторинний каркас стін і даху

Легкі сталеві огороджувальні системи

Проекти реконструкції виробничих приміщень

Це вторинний конструктивний елемент, такий як обрешітка, а не заміна основних колон або основних балок будівлі.

Застосування реальних проектів

Випадок 1: Z-прогони для критого логістичного складу з великим нахилом

Проект охоплював закритий логістичний склад площею 50 000 м² з ухилом даху 12°. Будівля була повністю закритою та використовувалася в сухому приміщенні без прямого впливу дощу.

Основними вимогами були пряме перекриття обрешітки на хребті даху, контрольовані витрати на сталеву конструкцію, коротший час монтажу та зниження ризику проблем із вирівнюванням панелі даху.

Вибраним матеріалом була холодноформована сталь Z-профілю Q355B, Z160–Z200, із товщиною стінки 1,8–2,0 мм і попередньо пробитими отворами для болтів.

Z-секції можуть перекриватися безпосередньо, дозволяючи елементам конька залишатися безперервними та зменшувати роботу з різання та модифікації на місці. Час монтажу скорочено на 30%.

Невелике скручування профілів допомогло сталевим панелям даху з кольоровим покриттям сидіти більш рівномірно, зменшуючи щілини, які можуть сприяти витоку води. Більш легкі елементи також зменшили вимоги до транспортування та підйому, а загальна вартість сталевої конструкції була на 21% нижчою, ніж рішення з гарячекатаної сталі.

Проект пройшов приймання та залишився в експлуатації в приміщенні без проблем, пов’язаних з іржею.

Випадок 2: Оновлення легкого сталевого корпусу в промисловій майстерні

Другий проект передбачав реконструкцію старішої фабрики. Потрібні були нові легкі сталеві огороджувальні конструкції всередині цеху з відносно великим ухилом даху та сухим вентильованим середовищем у приміщенні.

Вибраним продуктом була холодноформована сталь Z-профілю Q235B, Z120–Z140.

Елементи були доставлені готовими до складання без значної вторинної обробки. Z-подібна перекриваюча конструкція відповідала нахилу даху та допомогла зберегти рівну та стабільну систему огороджень.

Полегшені елементи також допомогли тримати під контролем витрати на реконструкцію, скоротивши монтажні роботи на існуючому заводі.

Керівництво по вибору секції Z

Ухил даху:

Для схилів даху понад 10° Z-профілі є кращим варіантом, коли потрібні прогони, що перекриваються. Для відносно неглибоких схилів можна також розглянути С-прогони залежно від конструкції конструкції.

Клас матеріалу:

Q235B підходить для загальних легких обгонів і корпусів. Для більших прольотів, вищих вітрових або снігових навантажень і більш вимогливих структурних вимог можна вибрати Q355B разом із відповідним розміром секцій і товщиною стін.

Розмір секції:

Z100–Z140 можна розглядати для легких вторинних конструкцій даху та стін. Z160–Z200 підходить для багатьох стандартних обрешіток складів і майстерень. Z220–Z300 можна використовувати там, де за проектом конструкції потрібні більші секції.

Товщина стінки:

Доступний діапазон 1,2–3,0 мм. Остаточна товщина повинна визначатися на основі прольоту, відстані між балками, вітрового навантаження, снігового навантаження, умов з’єднання та структурних розрахунків, а не лише розміру секції.

Середовище:

Для сухих, закритих внутрішніх будівель натуральна чорна Z-сталь може стати економічно ефективним варіантом. У майстернях з високою вологістю або конденсацією слід розглянути відповідне покриття для захисту від іржі.

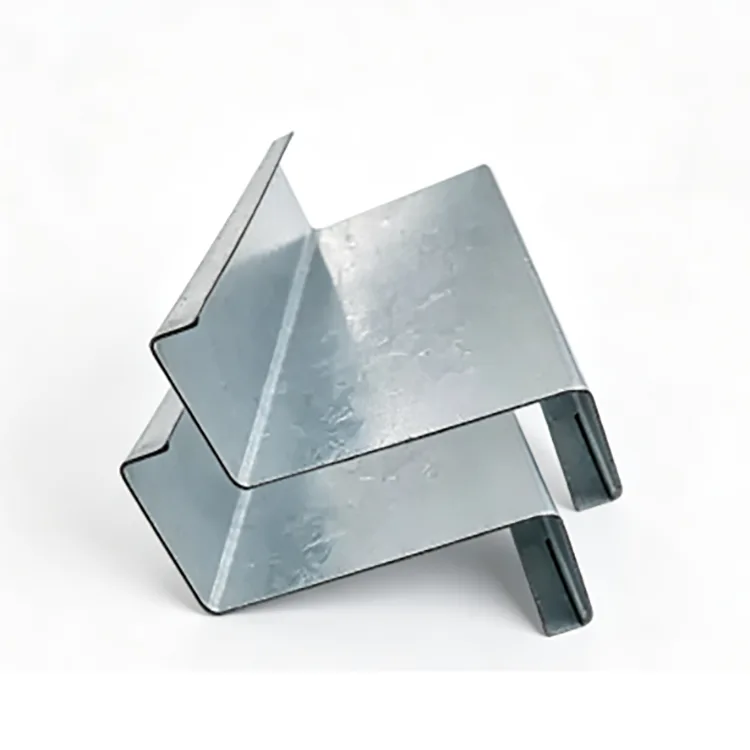

Для зовнішніх будівель, прибережних зон, конструкцій, які піддаються впливу дощу, або сільськогосподарських сараїв версія з натуральної чорної сталі не рекомендована. Слід вибрати оцинковану Z-профілю або інше рішення, захищене від корозії.

Холодноформована сталь Z профілю проти сталі C профілю

Вибір, зрештою, повинен відповідати конструкції конструкції, а не лише нахилу даху. Геометрія Z-секції, що перекривається, є її основною практичною перевагою там, де потрібні безперервні з’єднання балок.

Заводський контроль якості

Для Z-прогонів узгодженість розмірів особливо важлива, оскільки секції повинні точно з’єднуватися з основною сталевою рамою та панелями даху.

Тому контроль якості охоплює сталевий рулон перед формуванням, а потім перевірки під час формування рулону та після різання. Ключові точки перевірки включають марку матеріалу, розміри секцій, товщину стінки, прямолінійність, скручування, довжину різання, стан кромки та положення попереднього отвору.

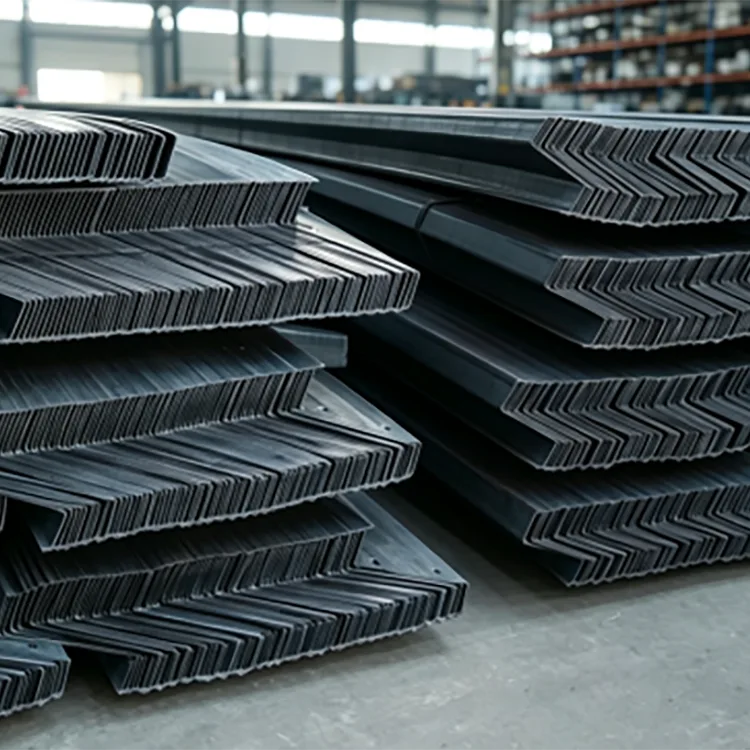

Профілі випрямляються після формування, щоб зменшити залишкову деформацію. Перед відправленням готові елементи візуально перевіряються та перевіряються розмірами, а потім збираються відповідно до вимог розміру та замовлення.

Для партійних замовлень збереження однакового сорту матеріалу, специфікації секції та параметрів обробки допомагає підтримувати узгодженість між різними виробничими партіями.

FAQ

Q1: Як я вибираю між сталлю Z та C?

Основна увага — дах і підключення. Z-прорізи особливо корисні для дахів, де сусідні прогони повинні перекриватися та продовжуватися через коник, особливо на великих схилах даху. C-профілі мають ширшу загальну сферу застосування і можуть використовуватися для невеликих схилів даху в залежності від конструкції конструкції.

Q2: Чи легко скручувати холодноформовану сталь Z-профілю?

Правильно виготовлений Z-проріз проходить поступове формування, розмір і випрямлення, щоб контролювати скручування та деформацію відповідно до застосовних стандартних вимог. Вибраний розмір перетину, товщина стінки, проліт і спосіб установки також впливають на його продуктивність.

Питання 3: чи потрібно фарбувати Z-проголину в приміщенні?

Для сухого провітрюваного внутрішнього середовища без значної конденсації натуральну чорну сталеву поверхню можна використовувати без додаткового покриття, якщо це дозволяють вимоги проекту. Для вологих цехів або приміщень з частим утворенням конденсату рекомендується покриття для захисту від іржі.

Q4: Чи можна постачати Z-профілі з попередньо пробитими отворами?

так Отвори під болти можна пробити згідно з конструктивними кресленнями перед транспортуванням профілів. Кутові зрізи та кутові зрізи також можуть бути виготовлені відповідно до необхідних деталей з’єднання.

Q5: Чи можна налаштувати довжину?

так Стандартна поставка зазвичай становить 6–12 м, тоді як нестандартні фіксовані довжини можуть виготовлятися відповідно до креслень проекту та вимог до розкрою.

Q6: Чи можна використовувати на відкритому повітрі натуральну чорну сталь Z профілю?

Не рекомендується для прямого впливу на відкритому повітрі, дощу, прибережних соляних бризок або корозійних середовищ. У цих умовах слід розглянути оцинковані або іншим чином захищені від корозії Z-профілі.
