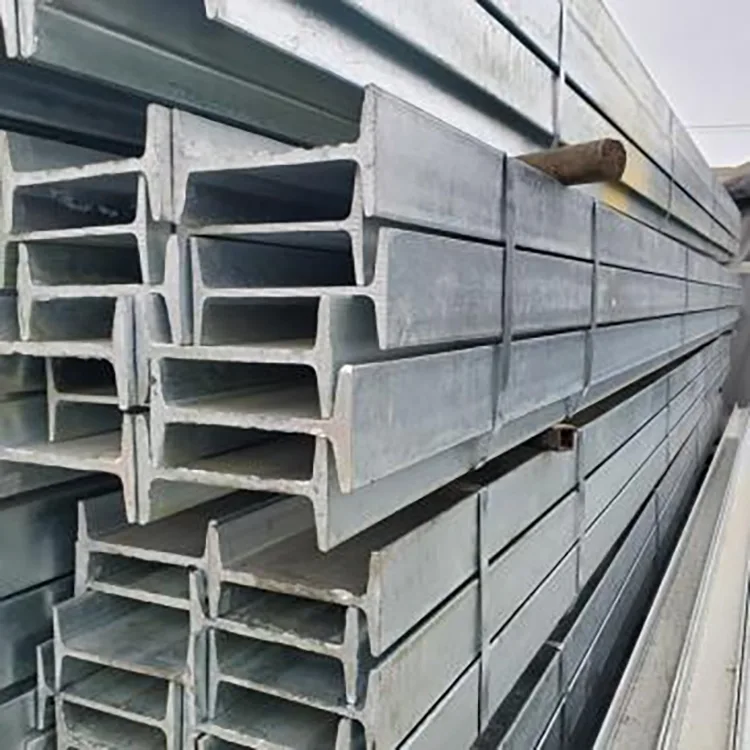

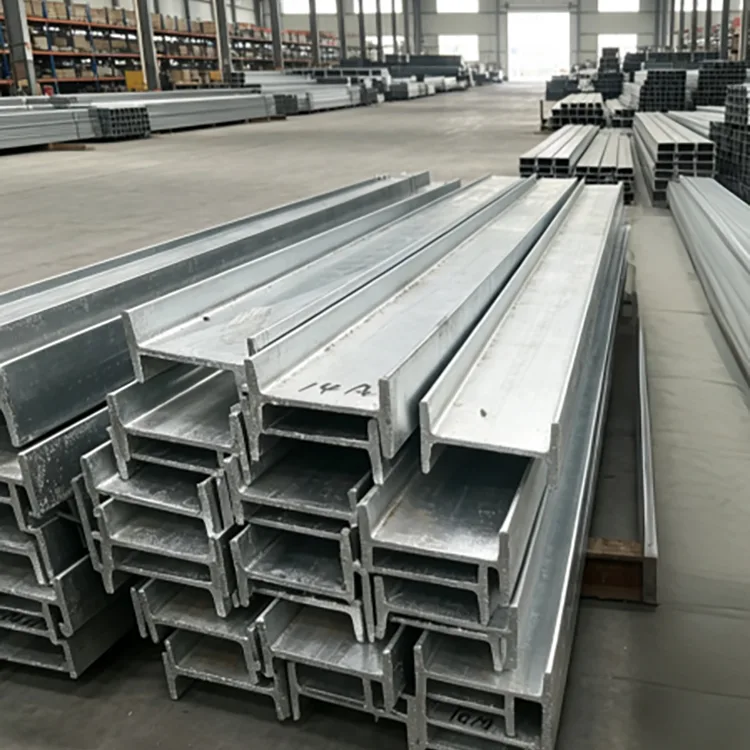

Оцинкована двотаврова балка

Оцинкована двотаврова балка — це гарячекатана сталева балка двотаврового профілю, покрита цинковим покриттям шляхом гарячого цинкування. I-подібна секція забезпечує структурну стійкість через перетинку та фланці, а оцинкована поверхня забезпечує захист від корозії відкритих сталевих конструкцій.

Компанія Rongheng постачає оцинковані двотаврові балки Q235B і Q355B із загальними розмірами від 10# до 63#, стандартною довжиною 6 м, 9 м і 12 м, а також індивідуальною довжиною приблизно від 2–19 м. Різання, свердління, скошування, випрямлення, шліфування та видалення задирок можна організувати перед оцинкуванням відповідно до креслень проекту.

Технічні характеристики

Для експортних замовлень стандарт конструкційної сталі, стандарт цинкування, розмір профілю, марка сталі, цинкове покриття та вимоги до обробки повинні бути підтверджені кресленнями проекту та контрактом перед виробництвом.

I Beam або H Beam: підтвердьте розділ перед замовленням

Двотаврові балки та двотаврові балки є різними структурними секціями, і їх не слід розглядати як взаємозамінні. Звичайна двотаврова балка має вужче розташування полок і похилі внутрішні поверхні полок, тоді як двотаврові балки зазвичай мають ширші полки та іншу геометрію перетину.

Під час замовлення ідентифікуйте балку за її позначенням перерізу, розмірами та відповідним стандартом, а не використовуйте лише загальний термін «сталева балка». Перед різанням і цинкуванням постачальник повинен узгодити наданий профіль із затвердженим кресленням.

Процес гарячого цинкування

Бажаною послідовністю є завершення необхідного різання та механічної обробки перед цинкуванням, щоб оброблена сталь отримала цинковий захист після виготовлення.

Гарячекатаний двотавр → перевірка матеріалу → випрямлення → різання та механічна обробка → знежирення → травлення → флюсування → сушіння → гаряче цинкування → охолодження → обробка → перевірка цинкового покриття → перевірка розмірів → пакування.

Сталевий елемент занурюють у розплавлений цинк приблизно при 450°C. Цинкове покриття покриває відкриті полотна, фланці, краї та інші доступні поверхні.

Для більших або важчих секцій слід перевірити прямолінійність і розміри після цинкування, оскільки нагрівання та охолодження можуть вплинути на остаточну геометрію.

Вибір цинкового покриття

Rongheng зазвичай постачає цинкове покриття товщиною 85–120 мкм, при цьому доступне приблизно 100–140 мкм, якщо вказано вищу вимогу до покриття.

Більш товсте цинкове покриття забезпечує більшу масу цинку для атмосферного впливу, але товщину покриття слід вибирати відповідно до фактичного середовища та проектних вимог до корозії, а не використовувати як заміну повної системи контролю корозії.

Q235B або Q355B I Beam?

Q235B використовується для звичайних конструкцій, де необхідний перетин відповідає розрахунковим вимогам до навантаження та обслуговування. Q355B забезпечує вищу межу текучості та може бути призначений для застосувань, які вимагають більшої міцності конструкції.

Марку сталі слід вибирати разом з розміром балки, прольотом, навантаженням і конструкцією з’єднання. Клас вищої міцності не компенсує автоматично занижену секцію або невідповідний структурний дизайн.

Чітку специфікацію закупівлі можна записати так:

Q355B / 25# I Beam / 12 м / гаряче оцинкування / спеціальне цинкове покриття / вирізання за кресленням.

Обробка перед цинкуванням

Якщо це можливо, виготовлення має бути завершене перед гарячим цинкуванням. Доступна обробка включає:

• Різання фіксованої довжини
• Свердління та пробивання
• Скошування
• Випрямлення
• Шліфування та зняття задирок
• Інша обробка на основі креслень

Виконання цих операцій перед цинкуванням допомагає забезпечити цинковий захист обробленого елемента. Якщо різання, свердління або зварювання виконуються після гальванізації, відкриті або термічні ділянки потребують відповідного ремонту.

Додатки

• Фабричні корпуси і цехи
• Складські та платформні конструкції
• Опорні рами та основи важкого обладнання
• Зовнішні металоконструкції
• Сонячні та енергетичні проектні споруди
• Муніципальна інфраструктура
• Опорні конструкції промислових установок
• Металеві конструкції для прибережних і вологих середовищ

Що перевірити перед відправкою

Для замовлень на оцинковану двотаврову балку перевірка повинна охоплювати як базову сталь, так і готовий оцинкований елемент.

• Марка сталі:Q235B, Q355B або зазначений еквівалент
• Розділ:Перевірте фактичний розмір I балки на кресленні
• Розміри:Перевірте висоту балки, ширину фланця, товщину та відповідні допуски
• прямолінійність:Підтвердьте центрування після цинкування
• Довжина:Перевірте вимоги до фіксованої довжини
• Цинкове покриття:Перевірте відповідність узгодженій специфікації
• Поверхня:Перевірте, чи немає відкритої сталі, сильного відшарування та надмірного накопичення цинку
• Виготовлення:Перевірте отвори, вирізи, скоси та інші вимоги до креслення

Сертифікати матеріалів, протоколи інспекції гальванізації, дані перевірки розмірів і документація третьої сторони можуть бути організовані відповідно до вимог проекту.

Приклади проектів

Прибережна навісна конструкція

У прибережному промисловому проекті використовувалися 10# і 12# Q235B гарячеоцинковані I секції для зовнішніх структурних опорних елементів. Через високу вологість і насичене сіллю повітря в проекті передбачено посилене цинкування.

Оцинковані елементи були поставлені після перевірки розмірів і необхідної обробки. Згідно з наданим проектним записом, конструкція залишалася вільною від поширеної іржі або відшарування покриття протягом семи років і проходила повторні контрольні перевірки.

Наземна сонячна конструкція

Для великого наземного фотоелектричного проекту були потрібні балки Q235B I для баз обладнання та опорних конструкцій, які піддаються впливу сонця, вітру та дощу. Балки поставлялися з обробкою фіксованої довжини та гарячим цинкуванням згідно вимог проекту.

Оцинковані елементи прибули готовими до монтажу конструкції, уникаючи окремого великомасштабного фарбування на місці. Специфікація оцинкованого покриття була обрана відповідно до 25-річного проектного терміну служби.

Оцинкована двотаврова балка для закордонних проектів

Для експортних замовлень слід підтвердити таку інформацію перед виробництвом:

• Розділ:10#–63# або вказаний розділ
• Марка сталі:Q235B, Q355B або затверджений еквівалент
• Довжина:6 м, 9 м, 12 м або фіксована довжина 2–19 м
• Цинкове покриття:Стандартні або підвищені вимоги до проекту
• Обробка:Різання, свердління, зняття фаски, рихтування та інша обробка на основі креслення
• Огляд:Сертифікат матеріалу, заводська перевірка або стороння перевірка, якщо потрібно
• Упаковка:Розташування пакетів підходить для завантаження контейнерів і транспортування на великі відстані

Постачання з Тяньцзіня Дацючжуан

Ланцюжок постачання Rongheng розташований у Тяньцзіні Дацючжуан, що забезпечує доступ до гарячекатаної сталі, цинкування та подальшої обробки сталі.

Для стандартних розмірів двотаврової балки постачання на складі можна скоординувати, якщо це можливо. Для проектних замовлень різання фіксованої довжини, обробка на основі креслення, гальванізація, перевірка та підготовка до експорту можуть бути скоординовані перед відправленням.

FAQ

Q1. Яка різниця між двотавровим і двотавровим променями?

Двотаврові балки зазвичай мають більш вузькі фланці та похилі внутрішні поверхні фланців, тоді як двотаврові балки зазвичай мають ширші фланці та іншу геометрію перетину. Їх слід вказувати за точним позначенням перерізу та розмірами, а не замінювати лише на основі зовнішнього вигляду.

Q2. Які марки сталі доступні?

Загальні класи включають Q235B і Q355B. Відповідний клас повинен відповідати структурному дизайну та специфікації проекту.

Q3. Яке цинкове покриття доступне?

Загальний діапазон цинкового покриття становить 85-120 мкм. Приблизно 100–140 мкм можна обговорити для проектів, які вимагають підвищеного покриття, відповідно до застосовної специфікації.

Q4. Чи можна розрізати та просвердлити двотаврову балку перед цинкуванням?

так Різання фіксованої довжини, свердління, зняття фаски, випрямлення, шліфування та видалення задирок можна завершити перед цинкуванням відповідно до креслень.

Q5. Чи можна використовувати оцинковану балку в прибережних зонах?

Так, але цинкове покриття слід вибирати відповідно до фактичної експозиції. Прибережні та насичені сіллю середовища потребують більшої оцінки корозії, ніж звичайні внутрішні умови на відкритому повітрі. Постійне занурення в морську воду вимагає окремого підходу до боротьби з корозією.

Q6. Чи може Q235B замінити Q355B?

Не автоматично. Зміна марки сталі вимагає підтвердження того, що матеріал із меншою міцністю все ще відповідає необхідним структурним навантаженням і умовам експлуатації.

Q7. Чи впливає оцинковка на прямолінійність балки?

Нагрівання та охолодження під час цинкування може вплинути на розміри та прямолінійність сталевих елементів, особливо великих секцій. Тому готові балки слід перевіряти після цинкування.

Q8. Чи можна проводити зварювання після оцинковки?

Так, але зварювання видаляє цинк навколо нагрітої ділянки. Уражену зону слід очистити та відремонтувати відповідним цинковим покриттям після зварювання. Де це можливо, деталі з’єднання повинні бути завершені перед цинкуванням.

Q9. Які довжини доступні?

Стандартна довжина включає 6 м, 9 м і 12 м. Фіксована довжина приблизно від 2 до 19 м може бути обговорена відповідно до вимог виробництва та транспортування.

Q10. Які документи можна надати?

Залежно від проекту можуть бути надані сертифікати матеріалів, протоколи інспекції цинкування, дані перевірки розмірів, інформація про упаковку та документація сторонніх інспекцій.
