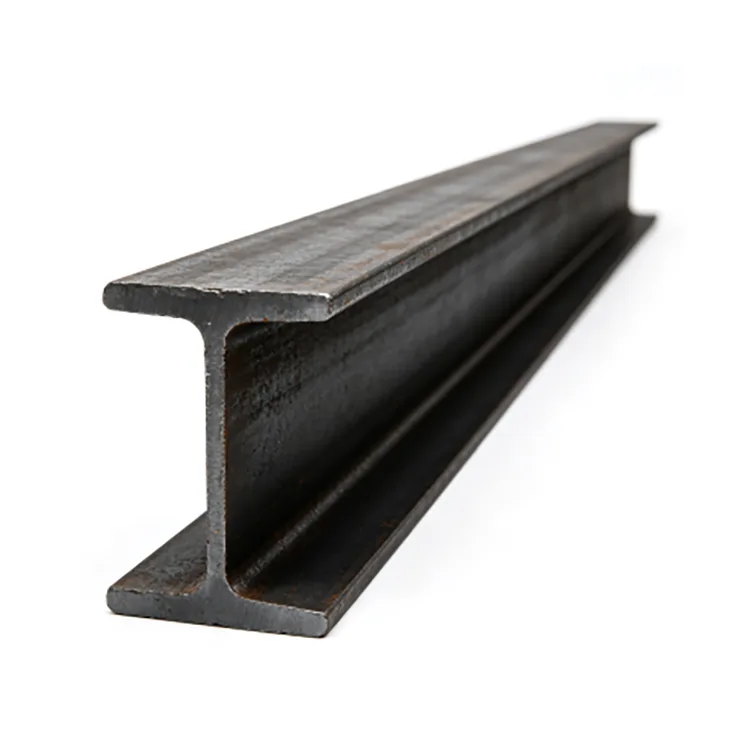

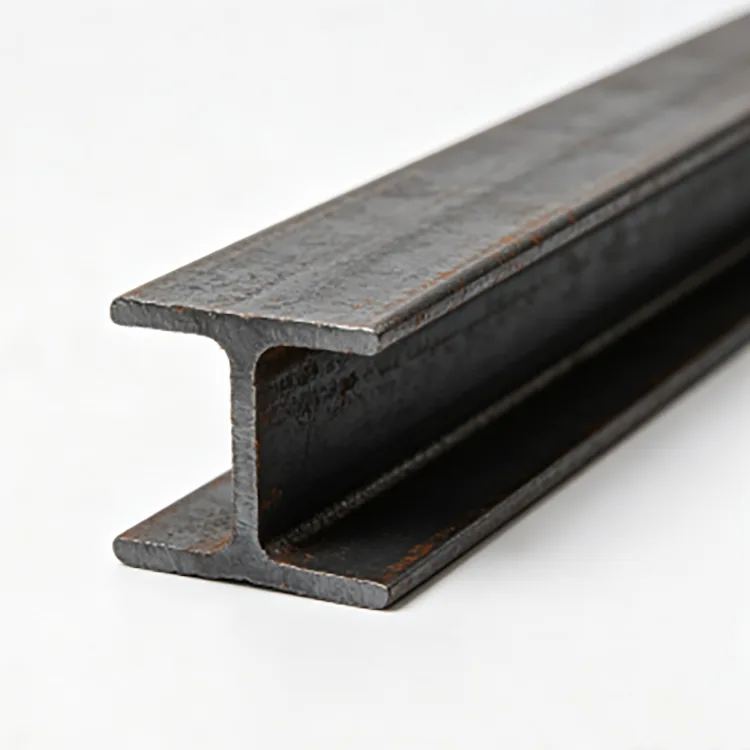

Гарячекатана двотаврова балка — це гарячекатаний конструкційний сталевий профіль із двома фланцями, з’єднаними між собою центральною перетинкою. Профіль формують безпосередньо прокаткою при високій температурі, а не зварюванням окремих сталевих пластин.
I-подібна геометрія забезпечує стійкість до вигину через фланці, тоді як перетин з’єднує секцію та сприймає зусилля зсуву. Він зазвичай постачається для фабричних конструкцій, платформ, баз обладнання, стелажів для труб та інших сталевих конструкцій.
Rongheng постачає гарячекатані двотаврові балки Q235B і Q355B стандартних розмірів від 10# до 63# зі стандартною довжиною 6 м, 9 м і 12 м. Різання фіксованої довжини та інша обробка можуть бути організовані відповідно до вимог проекту.
| Пункт | Специфікація |
|---|---|
| Продукт | Гарячекатана двотаврова балка |
| Марка сталі | Q235B, Q355B |
| Розмірний ряд | 10#–63# |
| Поширені типи | а/б серія |
| Стандартна довжина | 6 м / 9 м / 12 м |
| Різання фіксованої довжини | в наявності |
| Поверхня | Чорний гарячекатаний |
| Обробка | Різання, свердління, зняття фасок, рихтування, зняття задирок |
| Базовий сталевий стандарт | GB/T 706-2016 |
| Інші стандарти | Вимоги ASTM / EN можна обговорити |
| Форма поставки | Запас або виробництво відповідно до вимог |
Часті запити включають розділи 12.6#, 14#, 16#, 18#, 20a#, 25a# і 32a#. Точні розміри секцій, ширина фланця, товщина перетинів і теоретична вага залежать від обраного позначення секцій.
Правильний розмір I Beam залежить від структурних вимог, а не лише від ціни чи наявності. Перед вибором секції слід враховувати проліт, прикладене навантаження, стан опори, відстань, спосіб з’єднання та допустимий прогин.
Довший проліт, зосереджене навантаження обладнання або більша відстань між опорами можуть вимагати більшої секції. Крім вигину та зсуву, конструкція конструкції також може потребувати врахування поперечної стабільності та зручності експлуатації.
Якщо на конструктивному кресленні вже вказано номер балки, замовлення має відповідати зазначеному розділу, а не дозволяти заміну на основі подібних розмірів або наявного запасу.
Двотаврові та двотаврові балки мають різну геометрію поперечного перерізу та властивості перетину. Традиційні двотаврові балки зазвичай мають більш вузькі фланці та похилі внутрішні поверхні фланців, тоді як двотаврові балки зазвичай мають ширші фланці.
Двотаврові балки зазвичай використовуються як згинальні елементи, тоді як двотаврові балки часто вибираються для колон і більш важких структурних рам. Це лише загальна відмінність; фактичний перетин повинен визначатися конструктивним проектом.
Двутавровий промінь не слід замінювати двотавровим променем просто тому, що дві секції здаються схожими або одна більш доступна.
Q235B зазвичай використовується для фабричних балок, платформ, опор обладнання та загального виготовлення конструкцій, де вибрана секція відповідає необхідним умовам навантаження.
Q355B забезпечує більш високу міцність матеріалу і може використовуватися для більш важких конструкцій, де цього вимагає конструкція.
Вища марка сталі автоматично не робить придатним менший профіль. Якщо сорт змінюється для зменшення ваги сталі, конструкцію конструкції слід перевірити ще раз на міцність, прогин і стабільність.
Брус формується безпосередньо за допомогою ряду операцій гарячої прокатки:
Сталева заготовка → нагрівання → чорнова прокатка → проміжна прокатка → фінішна прокатка → калібрування → правка → різання → перевірка → зв'язування
Послідовні проходи прокатки встановлюють перетин і фланці та доводять секцію до необхідних розмірів. Після прокатки балка перевіряється на розміри, прямолінійність і стан поверхні.

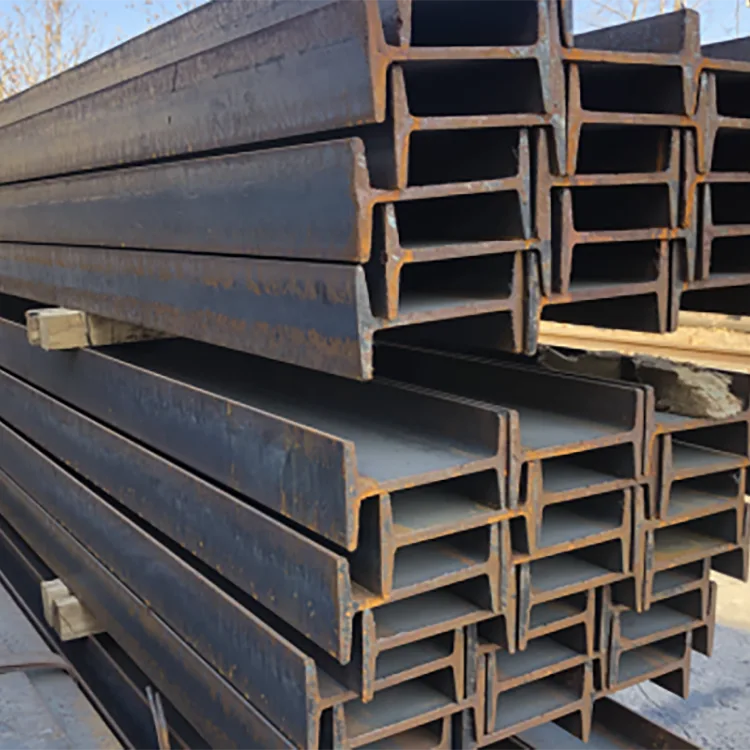

Темна прокатна окалина, яка зазвичай зустрічається на чорній гарячекатаній сталі, є виробничою поверхнею, що утворюється під час прокатки, і її не слід плутати з атмосферною іржею.
Основна геометрія перетинів і фланців виробляється під час прокатки, тому замовник отримує готову структурну секцію, а не окремі плити, з яких потрібно виготовляти I-подібний елемент.
Це спрощує подальше різання та виготовлення та дозволяє уникнути використання поздовжнього зварного шва для створення основної секції балки. Послідовні прокатні профілі також полегшують координацію графіків матеріалів і виробничих креслень у серійних проектах.
Гарячекатана двотаврова балка в основному використовується там, де двотавровий перетин забезпечує відповідний конструкційний згинальний елемент.

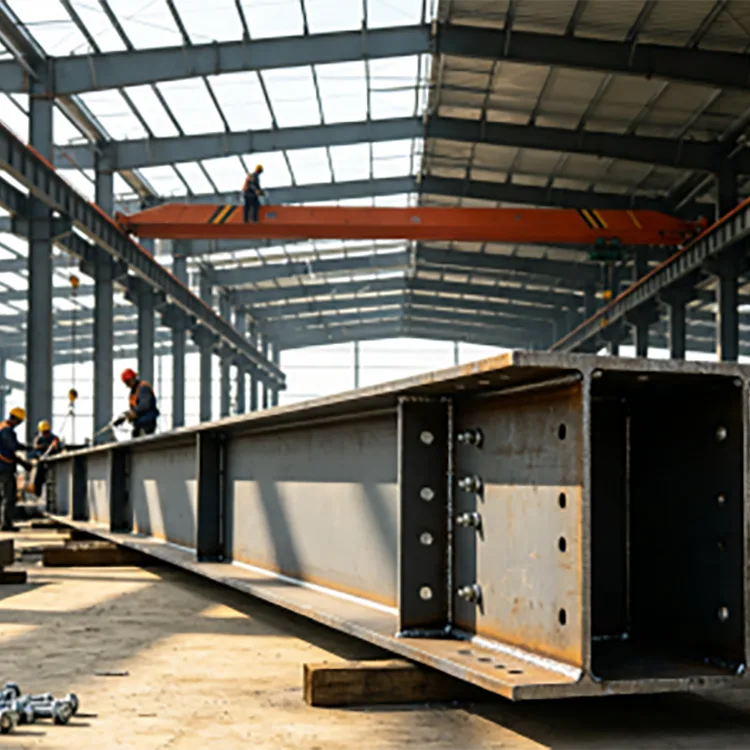

Для застосування в машинах вибір балки повинен враховувати більше, ніж загальну вагу обладнання. Опорний проліт, точки кріплення, розподіл навантаження, вібрація та багаторазове навантаження можуть вплинути на необхідну секцію.
Для поставлених машинних проектів двотаврові балки 14#–20# використовувалися для виготовлення баз обладнання та опор.

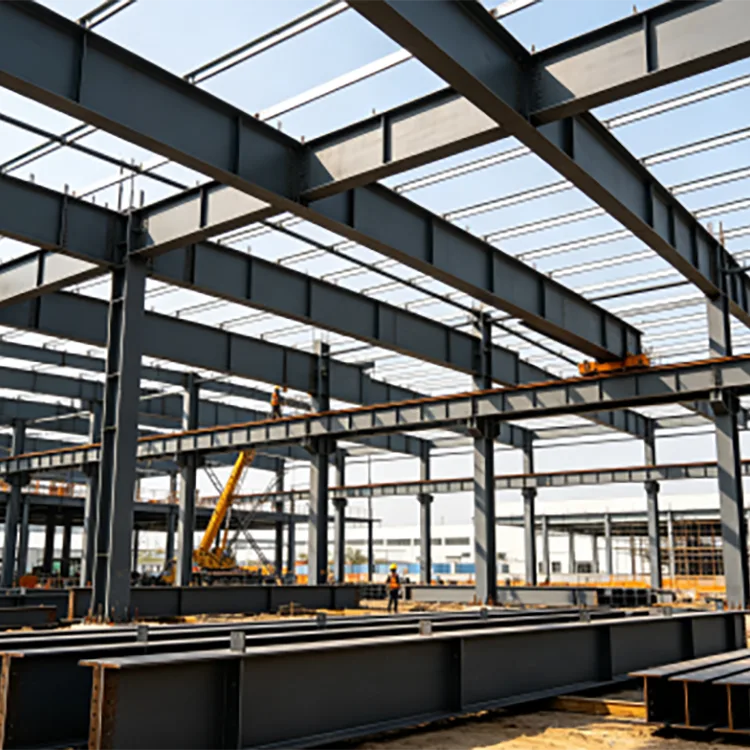

Для заводського будівництва були поставлені балки 16#–25# Q235B I для балок, пов’язаних з дахом, елементів платформи та опорних конструкцій.
Послідовні розміри секцій важливі для серійного виготовлення, оскільки під час монтажу балки повинні бути вирівняні зі з’єднувальними пластинами та суміжними елементами конструкції.
Гарячекатана двотаврова балка поставляється у вигляді чорної гарячекатаної сталі без антикорозійного покриття.
Для застосування в сухих приміщеннях чорну поверхню можна використовувати, якщо проект не потребує додаткового захисту від корозії. Для відкритих сталевих конструкцій на відкритому повітрі фарбування, гаряче цинкування або інша відповідна система покриття може бути визначена відповідно до середовища експлуатації.
Якщо потрібне цинкування, різання, свердління та інші роботи бажано завершити до процесу цинкування. Це зменшує кількість відкритої сталі, яка в іншому випадку потребувала б ремонту після обробки.
Rongheng може організувати обробку відповідно до креслення проекту, включаючи:
Для великих замовлень клієнти можуть надати список розкрою та креслення виготовлення перед виробництвом. Це дозволяє узгодити довжину балки та вимоги до обробки з розмірами установки.
Перевірка зосереджена на марці матеріалу, позначенні секції та готових розмірах.
Відповідно до вимог проекту можуть бути надані сертифікати матеріалів і погоджені записи перевірок. Також може бути організована перевірка третьою стороною, якщо це зазначено в договорі.
Замовлення на сталь можуть бути розраховані за фактичною вагою або теоретичною вагою відповідно до контракту на закупівлю.
Фактична вага базується на виміряній масі доставленого матеріалу. Теоретична вага розраховується на основі опублікованої одиничної ваги обраної секції та її довжини, що постачається.
Наприклад, балка з теоретичною одиничною вагою 20 кг/м і довжиною 12 м має теоретичну вагу 240 кг.
Для оптових замовлень метод розрахунку слід підтвердити перед виготовленням і відправкою.
У проекті заводу в Північному Китаї використовувалася гарячекатана двотаврова балка 16#–25# Q235B для балок, пов’язаних з дахом, платформ і опорних конструкцій. Матеріал постачався партіями з перевіркою перетину та розмірів перед виготовленням.
Виробник машин використав двотаврові балки 14#–20# для баз обладнання та опорних конструкцій. Перед обробкою поверхні балки були вирізані та виготовлені відповідно до необхідних розмірів опори.
Для інфраструктурного проекту в Південно-Східній Азії були поставлені балки Q355B I для каркасу рослин і опорних конструкцій труб. Замовлення включало сортування, посилення пачок та експортну документацію для контейнерних перевезень.

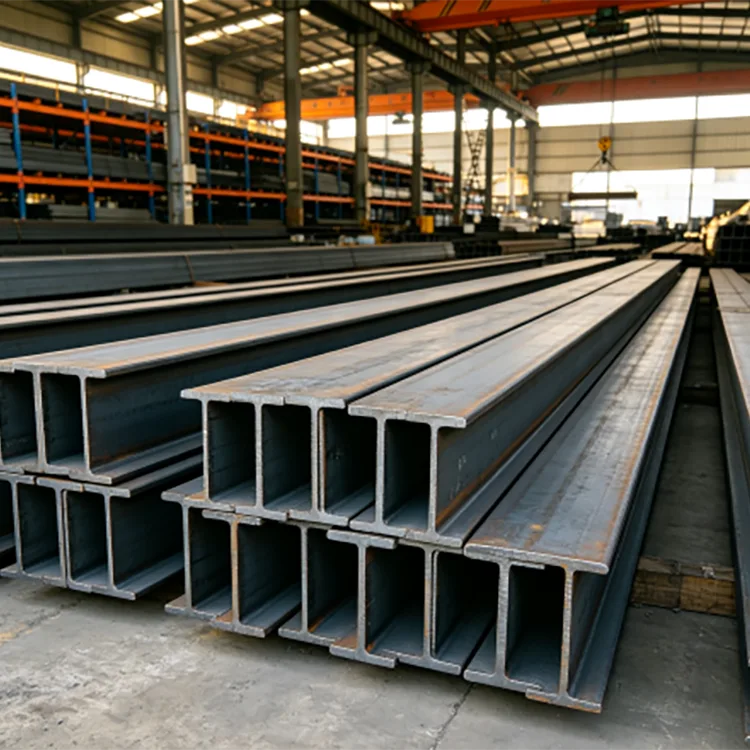

Ланцюжок постачання Rongheng базується в Тяньцзіні Дацючжуан, має доступ до гарячекатаного сталевого профілю, складування, обробки та експортної логістики.
Загальні секції I Beam від 10# до 63# можуть бути організовані відповідно до запасів і вимог проекту. Q235B і Q355B доступні для різних структурних вимог, тоді як різання фіксованої довжини та узгоджена обробка можуть бути скоординовані перед відправкою.
Для закордонних замовлень сортування матеріалів, пакетування, завантаження контейнерів та експортна документація також можуть бути узгоджені відповідно до вимог до відвантаження.
Він зазвичай використовується для фабричних балок, конструкцій даху та платформ, баз обладнання, стелажів для труб, складських конструкцій та інших сталевих конструкцій.
Ні. Їхня геометрія фланця та властивості перерізу різні. Не слід замінювати двотаврову балку на двотаврову балку без перевірки структурних вимог.
Ні те, ні інше не є кращим. Відповідний перетин залежить від прольоту, навантаження, властивостей перерізу, умов опори та конструкції конструкції.
Q235B і Q355B є основними марками, що поставляються. Інші оцінки можуть бути обговорені, якщо цього вимагає проект.
Загальний діапазон розмірів 10#–63#, включаючи секції серії a/b. Точні розміри і теоретична вага залежать від обраного позначення секції.
так Стандартна довжина включає 6 м, 9 м і 12 м, а різання фіксованої довжини може бути організовано відповідно до вимог проекту.
так Свердління, різання, зняття фаски, випрямлення та видалення задирок можна організувати відповідно до креслень і погоджених вимог до обробки.
так Балку можна спочатку виготовити, а потім оцинкувати гарячим способом, якщо потрібен додатковий захист від корозії для зовнішнього або вологого середовища.
Не автоматично. Зміну марки сталі слід перевіряти на відповідність конструктивному навантаженню, розміру профілю та вимогам до конструкції.
Теоретична вага зазвичай розраховується з опублікованої одиничної ваги вибраної секції, помноженої на її довжину. Розрахунок за фактичною вагою також може бути використаний, якщо це зазначено в договорі.
Відповідно до вимог проекту можуть бути надані сертифікати матеріалів і погоджені записи перевірок. За потреби також може бути організована перевірка третьою стороною.
так Постачання сталевих профілів, різання фіксованої довжини, узгоджена обробка, пакетування, документація перевірки, завантаження контейнерів та експортна документація можуть бути скоординовані для міжнародних замовлень.
