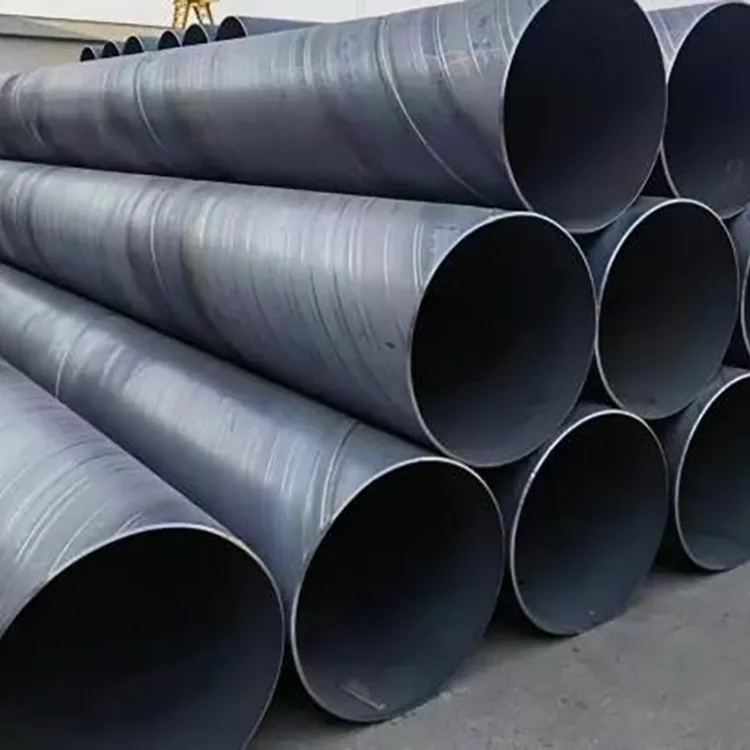

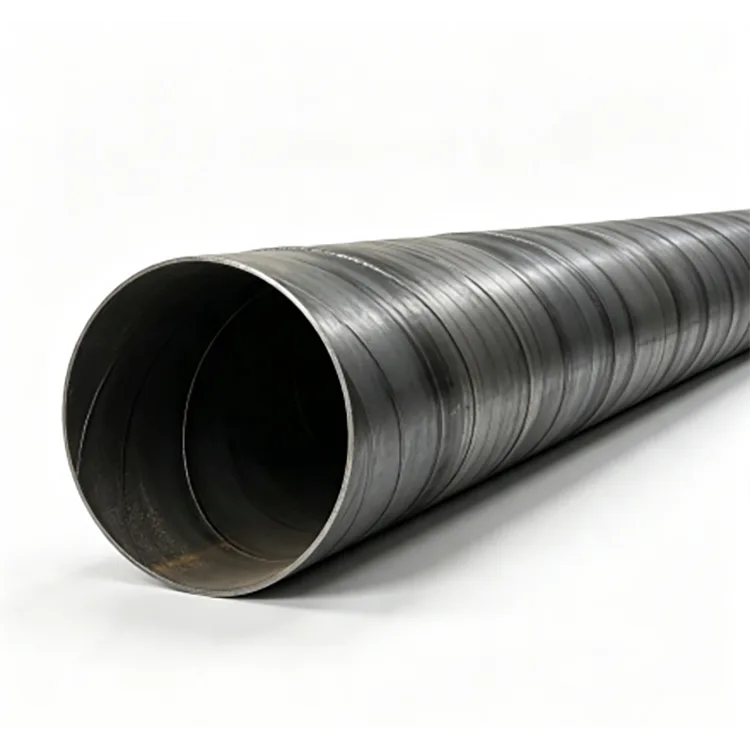

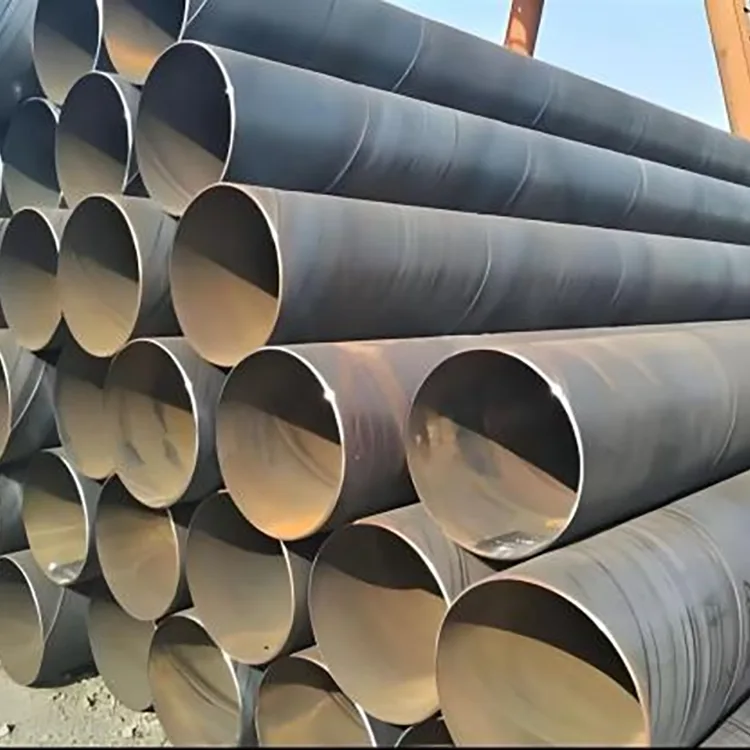

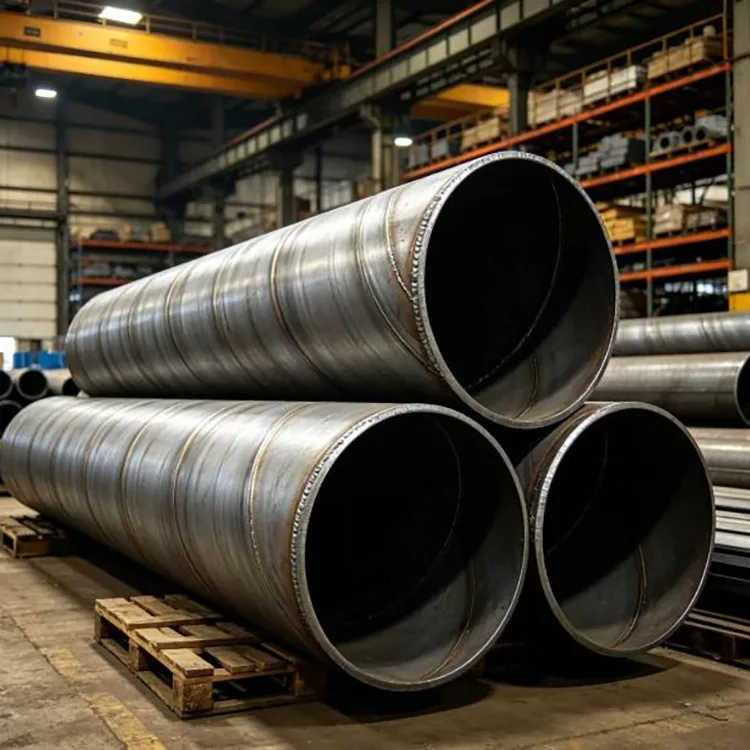

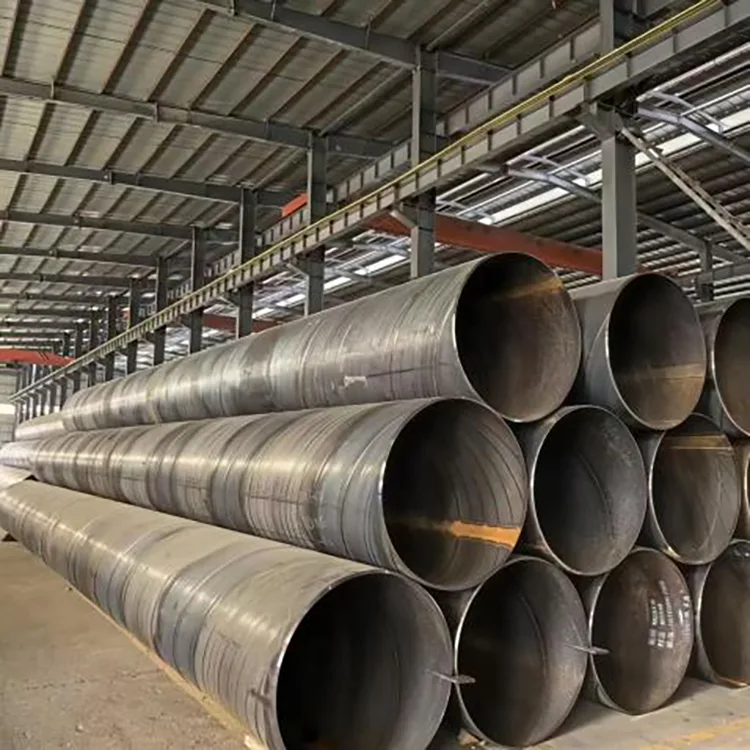

Спіральнозварна сталева труба

Для трубопроводів великого діаметру найнижча закупівельна ціна не завжди є найнижчою вартістю проекту. Товщина стінки, якість зварного шва, точність розмірів, захист від корозії та записи перевірок впливають на встановлення, ефективність тиску та довгострокове обслуговування.

Спіральна зварна сталева труба Rongheng виготовляється з високоякісної гарячекатаної сталевої смуги за допомогою спірального формування з ЧПУ та автоматичного двостороннього дугового зварювання під флюсом. Доступний діапазон діаметрів становить 219–3620 мм із товщиною стінок від 6–30 мм. Варіанти матеріалів включають Q235B, Q355B і L245–L485, що охоплюють звичайні муніципальні, конструкційні, пальові, водопровідні та трубопровідні програми.

Кожне виробниче замовлення виконується за певним процесом перевірки, що охоплює сировину, формування, зварювання, розміри, якість зварювання, гідростатичне випробування та стан готової поверхні. Для проектів, які вимагають додаткового захисту, труби можуть поставлятися з індивідуальними антикорозійними системами, такими як 3PE або епоксидне покриття кам’яновугільною смолою, відповідно до середовища експлуатації.

Фокус є простим: постачаємо зазначену товщину стінки та матеріал, документуємо необхідні перевірки та постачаємо кінці труб і умови покриття, які можна використовувати безпосередньо на місці.

Ключові характеристики

Великий діапазон діаметрів для інфраструктурних трубопроводів

Спіральна зварна конструкція особливо підходить для труб великого діаметру, оскільки сталеву стрічку можна безперервно формувати в труби широкого діапазону діаметрів.

Rongheng постачає труби діаметром від 219 мм до 3620 мм із товщиною стінки 6–30 мм як стандартний діапазон виробництва. Доступні фіксовані довжини 6 м, 9 м і 12 м, тоді як нестандартні довжини та спеціальні товщини стінок можуть бути виготовлені відповідно до креслень проекту та специфікацій.

Двостороннє зварювання під флюсом

Труба виготовлена ​​методом автоматичного двостороннього зварювання під флюсом. Процес формування та зварювання контролюється для підтримки постійної геометрії труби та якості зварювання по всій виробничій довжині.

Внутрішнє та зовнішнє зварювання виконується для досягнення достатнього проплавлення зварного шва та стабільного зварного з’єднання. Перевірка зварних швів включена в процес контролю якості виробництва, а не покладається лише на візуальний огляд після виготовлення.

Стабільна товщина стінки та продуктивність тиску

Для проектів підземних водопровідних, дренажних і напірних трубопроводів товщина стінки є ключовим параметром закупівлі. Сам по собі номінальний діаметр не визначає, чи підходить труба для застосування.

Rongheng контролює товщину стіни відповідно до застосовних специфікацій і може задокументувати матеріали, розміри та результати перевірки для прийняття проекту. Покупці також можуть вказати допуск на товщину стінки, перевірку зварних швів і вимоги до гідростатичних випробувань у договорі купівлі-продажу.

Захист від корозії для різних середовищ

Сталева труба з голою спіральною зваркою може бути використана там, де проект передбачає власне покриття або там, де робоче середовище не потребує додаткового захисту від корозії.

Для заглиблених трубопроводів, вологих зон, солончакового ґрунту або прибережних проектів Rongheng може постачати різні зовнішні системи захисту від корозії. Покриття 3PE, епоксидне покриття кам’яновугільною смолою та інші визначені системи можна вибрати відповідно до умов ґрунту, середовища, що транспортується, проектного терміну служби та вимог проекту.

Для труб з покриттям 3PE виробнича специфікація, що поставляється, може містити такі вимоги, як:

● Міцність на відрив: ≥50 Н/см

● Адгезія: ≥8 МПа

Відповідну систему покриття слід перевіряти відповідно до специфікації проекту, а не вибирати виключно за діаметром труби.

Кінцева фаска для зварювання на місці

Кінці труб можна обробити з контрольованими розмірами скосу відповідно до процедури зварювання замовника та вимог польового з’єднання.

Кінцева підготовка може включати:

● Стандартна фаска

● Оздоблення торця

● Зняття задирок

● Корекція розмірів

● Спеціальна підготовка торців за кресленнями

Це зменшує кількість підготовки, необхідної перед зварюванням з’єднань на місці, особливо для монтажу трубопроводу великого діаметру.

Технічні характеристики

Виробничий процес

Виробничий процес організований навколо точок, які найбільш безпосередньо впливають на якість труб великого діаметру.

1. Перевірка гарячекатаної сталевої стрічки

Сталева стрічка, що надходить, перевіряється на відповідність необхідному сорту матеріалу та специфікаціям виробництва перед формуванням. Матеріальна документація може бути надана для відстеження проекту.

2. Вирівнювання та підготовка

Сталева стрічка вирівнюється перед початком процесу формування. Правильна підготовка стрічки допомагає підтримувати стабільні умови формування та геометрію труби.

3. Формування спіралі з ЧПУ

Смуга безперервно формується в заданий діаметр спіралі. Параметри формування регулюються відповідно до діаметра труби, товщини стінки та марки матеріалу.

4. Внутрішнє та зовнішнє зварювання під флюсом

З обох сторін спірального з’єднання виконується автоматичне зварювання. Параметри зварювання контролюються відповідно до специфікації труби, при цьому перевірка зосереджується на безперервності зварювання, проникненні та можливих внутрішніх дефектах.

5. Розмір і випрямлення труб

Після зварювання готову трубу перевіряють і виправляють на діаметр, округлість і прямолінійність відповідно до застосовної специфікації.

6. Кінцева обробка

Кінці труб обрізають і скошують відповідно до вимог проекту. Спеціальна кінцева підготовка може бути завершена перед відправленням.

7. Антикорозійне покриття

Якщо потрібно, труба отримує специфіковану зовнішню систему покриття. Стан покриття, адгезія та інші зазначені властивості перевіряються перед випуском.

8. Остаточна перевірка та пакування

Готові труби проходять перевірку розмірів, зовнішнього вигляду та необхідних характеристик перед комплектуванням, маркуванням і відправкою.

Контроль та перевірка якості

Зварні труби великого діаметру слід купувати з вимірюваними вимогами до перевірки, а не покладатися лише на заяву заводу, наприклад «високу якість».

Система якості виробництва Rongheng включає 16 контрольно-пропускних пунктів, що охоплюють виробничий процес і готовий продукт. Надані дані про виробництво вказують на 99,97% загального рівня кваліфікації готової продукції.

Перевірка зварних швів

Виробнича специфікація включає 100% перевірку зварного шва з використанням рентгенівського та ультразвукового тестування для виявлення дефектів зварного шва, які не можуть бути підтверджені лише візуальним оглядом.

Точний метод НК, рівень прийнятності та формат звітності можна узгодити з відповідним стандартом або специфікацією проекту.

Гідростатичні випробування

Для застосовних замовлень на напірні трубопроводи кожна труба може пройти гідростатичне випробування під тиском, що в 1,5 рази перевищує робочий, з періодом витримки щонайменше 5 секунд і без витоку під час зазначеного випробування.

Для конкретного проекту випробувальний тиск, час витримки та критерії приймання повинні бути підтверджені в технічній угоді перед виробництвом.

Перевірка розмірів

Перевірка охоплює такі ключові параметри, як:

● Зовнішній діаметр

● Товщина стінки

● Довжина труби

● Округлість

● Прямолінійність

● Розміри фаски

● Стан поверхні

Це особливо важливо для труб великого діаметру, оскільки відхилення розмірів можуть збільшити вирівнювання поля та зварювальні роботи.

Спіральнозварні сталеві труби в порівнянні з невеликими заводськими постачаннями

Для інженерних закупівель важливим порівнянням є не просто ціна постачальника. Покупці повинні порівняти марку матеріалу, фактичну товщину стінки, покриття НК, вимоги до гідростатичних випробувань, специфікацію покриття, перевірочні документи та умови доставки на одній технічній основі.

Інструкція з вибору матеріалу

Q235B для традиційних муніципальних проектів

Для звичайних муніципальних водопровідних, дренажних і каналізаційних трубопроводів Q235B зазвичай вибирають там, де вимоги до конструкції не вимагають вищого класу міцності.

Це підходить, коли в інженерному проекті пріоритетом є адекватна структурна продуктивність і контрольована вартість матеріалів.

Q355B для вищих структурних вимог

Q355B можна розглядати для додатків, що вимагають більшої міцності матеріалу, включаючи певні важкі, низькотемпературні або конструкційні/пальові додатки.

Остаточний сорт слід вибирати відповідно до розрахункового навантаження, температури, вимог до зварювання та застосовного стандарту.

L245–L485 для трубопроводів

Для проектів транспортування нафти та газу можна вказати марки сталі для трубопроводів, такі як L245–L485, відповідно до необхідного стандарту трубопроводу та умов проектування.

Для середовища, що містить кислий або сірководень, вибір матеріалу повинен відповідати застосовним специфікаціям кислого використання та вимогам проекту, а не припускати, що сам по собі сорт трубопроводу забезпечує стійкість до H₂S.

Корозійні та прибережні умови

Для прибережних, засолених ґрунтів або хімічно агресивних середовищ матеріал і покриття слід розглядати разом.

У відповідних випадках може бути вказана високоміцна або атмосферостійка марка сталі, тоді як зовнішню систему захисту від корозії слід вибирати відповідно до фактичних умов ґрунту, води та впливу.

Типові програми

Спіральнозварні сталеві труби в основному використовуються там, де великий діаметр, велика відстань монтажу або конструктивна потужність роблять безперервне спіральне формування практичним.

Муніципальне водопостачання

Водопроводи великого діаметру для міського водопостачання, транспортування сирої води та модернізації інфраструктури.

Дренажні та дощові системи

Підходить для дренажу великого потоку, скидання дощової води та проектів муніципальних трубопроводів для боротьби з повенями.

Каналізація та промислова вода

Використовується для стічних вод, технологічної води та інших систем передачі рідини від низького до середнього тиску, якщо вибраний матеріал і внутрішній захист відповідають вимогам до середовища.

Проекти нафто- та газопроводів

Спіральнозварні труби для трубопроводів можуть бути виготовлені відповідно до застосовних специфікацій трубопроводів для відповідних застосувань транспортування.

Палі сталевих труб

Спіральнозварні труби великого діаметру також можуть використовуватися як конструкційні трубні палі, включаючи фундаментні та морські конструкції, якщо вказано необхідний стандарт палі та товщину стінки.

Заглиблені трубопровідні системи

Для підземних застосувань при виборі труб слід враховувати зовнішній тиск ґрунту, ґрунтові води, осідання, систему покриття, катодний захист та умови встановлення, а не лише діаметр труби.

Застосування реальних проектів

Випадок 1: Проект міського газопроводу

Для проекту міського газопроводу компанія Rongheng поставила приблизно 12 000 тонн спіральнозварної сталевої труби L360 з антикорозійним покриттям 3PE.

Проект передбачав складні умови розселення на існуючій міській території. Поставлена ​​труба була виготовлена ​​та покрита відповідно до вимог проекту.

Згідно з експлуатаційними даними проекту, зареєстрований рівень витоку трубопроводу становив 0,7%, при чотирьох роках експлуатації без зареєстрованих інцидентів безпеки.

Цей випадок демонструє, чому відстеження матеріалу, контроль зварних швів і зовнішній захист від корозії необхідно розглядати разом для проектів заглиблених трубопроводів.

Випадок 2: Модернізація міської каналізації дощової води

Для проекту реконструкції міського дренажу компанія Rongheng поставила приблизно 6800 тонн спіральнозварних сталевих труб, включаючи:

● Φ1220 × 10 мм

● Φ1420 × 12 мм

Труби постачалися з посиленим епоксидним антикорозійним захистом.

Проект мав на меті замінити застарілі міські каналізаційні трубопроводи, уражені блокуванням, витоками та недостатньою пропускною здатністю для скидання зливових вод. Після трьох років експлуатації в записах проекту не було виявлено жодних деформацій труб, витоків чи закупорок, тоді як оновлена ​​система покращила роботу дренажу зливової води під час сильних опадів.

Вибір перед замовленням

Перш ніж запитувати цінову пропозицію для спіральнозварних сталевих труб, надайте постачальнику таку інформацію:

1. Розмір труби

Вкажіть зовнішній діаметр і необхідну товщину стінки, а не лише діаметр.

2. Транспортне середовище

Для води, стічних вод, газу, нафти та промислових рідин можуть вимагатися інші вимоги до матеріалів, внутрішнього захисту та перевірки.

3. Робочий тиск

Укажіть розрахунковий тиск і робочу температуру, де це можливо, щоб можна було правильно переглянути товщину стінки та вимоги до випробувань.

4. Середовище встановлення

Вкажіть, чи труба заглиблена, надземна, підводна, прибережна, засолена або піддається хімічній корозії.

5. Вимоги до покриття

Укажіть 3PE, епоксидну смолу, оголену сталь або іншу систему покриття разом із товщиною покриття та вимогами до перевірки.

6. Довжина труби та підготовка кінців

Підтвердьте фіксовану довжину 6 м, 9 м, 12 м або спеціальну фіксовану довжину разом із розмірами фаски та вимогами до зварювання на місці.

7. Перевірка та документація

Для великих проектів включайте сертифікати матеріалів, звіти про розміри, звіти про НК, записи про гідростатичні випробування та записи про перевірку покриття в специфікацію закупівлі.

Виготовлення на замовлення та постачання проекту

Rongheng підтримує індивідуальне виробництво для інженерних замовлень, а не обмежує постачання стандартними розмірами запасів.

Доступні варіанти:

● Нестандартні зовнішні діаметри

● Особлива товщина стінок

● 6–12 м фіксованої довжини та іншої визначеної довжини

● Скошування кінців труби

● Спеціальна кінцева підготовка

● 3PE та інші системи антикорозійного покриття

● Епоксидне покриття кам'яновугільною смолою

● Спеціальна трубна арматура та виготовлені секції згідно з кресленнями

● Перевірка конкретного проекту та документація

Для великих обсягів замовлень графіки виробництва та доставки можуть бути узгоджені відповідно до послідовності встановлення проекту.

Перевірка заводу та підтримка покупців

Для великих інфраструктурних замовлень покупці можуть організувати інспекцію заводу та переглянути записи про виробництво та інспекцію перед відправкою.

Rongheng забезпечує:

● Технічна підтримка підбору перед замовленням

● Огляд специфікації

● Оновлення прогресу виробництва

● Організація перевірки заводу

● Матеріально-технічна документація

● Координація відправлення

● Технічні консультації щодо встановлення

● Післяпродажна технічна підтримка

Для великих проектів також можна стежити за ходом виробництва за допомогою візуальних оновлень, щоб покупці могли заздалегідь координувати графіки доставки та встановлення на місці.

FAQ

Q1. Яка різниця між спіральнозварною сталевою трубою та прямошовною зварною трубою?

Він формується зі сталевої смуги у формі спіралі та зварюється вздовж гвинтового з’єднання. Цей спосіб виготовлення особливо практичний для труб великого діаметру.

Зварні труби з прямим швом використовують поздовжній зварний шов і зазвичай вибираються для різних діапазонів діаметрів і вимог застосування. Жодна конструкція автоматично не є кращою для кожного проекту; діаметр, товщина стінки, тиск, спосіб монтажу, клас матеріалу та відповідний стандарт повинні визначати вибір.

Q2. Які розміри труб ви постачаєте?

Стандартний діапазон виробництва становить зовнішній діаметр 219–3620 мм і товщину стінки 6–30 мм. Стандартні фіксовані довжини включають 6 м, 9 м і 12 м, з нестандартними довжинами та спеціальною товщиною стінок, доступними для проектних замовлень.

Q3. Чи можете ви виготовляти нестандартну спіральнозварну сталеву трубу?

так Індивідуальне виробництво може покривати діаметр, товщину стінки, фіксовану довжину, скошування кінців труби, спеціальну підготовку кінців, покриття та інші вимоги, показані на технічних кресленнях.

Q4. Чи можна використовувати Pipe для заглиблених трубопроводів?

так Він широко застосовний до заглиблених водопровідних, дренажних та інших систем трубопроводів, коли товщина стінки труби, клас матеріалу, зовнішнє покриття, спосіб монтажу та структурні розрахунки відповідають вимогам проекту.

Для заглиблених трубопроводів покупці повинні звернути особливу увагу на стан ґрунту, ґрунтові води, осідання, захист від корозії та обробку польових швів.

Q5. Як уникнути покупки труби з недостатньою товщиною стінки?

Не оцінюйте продукт лише за номінальним розміром або вагою. У договорі купівлі-продажу вкажіть необхідну товщину стінки та застосовний допуск, а також вимагайте сертифікати матеріалів і протоколи перевірки розмірів.

Для великих проектів вхідний контроль також може включати випадкові вимірювання товщини стінки в кількох місцях на трубі.

Q6. Який контроль зварювання можна забезпечити?

Виробнича специфікація підтримує 100% рентгенівський та ультразвуковий контроль зварювання, причому відповідний рівень прийнятності визначається відповідним стандартом або специфікацією проекту.

Звіти про перевірки можуть бути надані як частина проектної документації з якості.

Q7. Ви забезпечуєте гідростатичні випробування?

так Для відповідних замовлень на напірні трубопроводи гідростатичне випробування можна проводити труба за трубою при тиску, що в 1,5 рази перевищує робочий, з періодом витримки 5 секунд або більше та без витоку за вказаних умов випробування.

Q8. Яке антикорозійне покриття вибрати?

Це залежить від середовища встановлення та терміну експлуатації.

Для заглиблених трубопроводів зазвичай розглядається 3PE, де потрібен сильний зовнішній захист від корозії. Епоксидно-вугільні системи також можуть бути визначені для відповідних проектів. Застосування на узбережжі та засолених ґрунтах вимагає особливої ​​уваги до вибору покриття, безперервності покриття та захисту польових швів.

Q9. Чи можу я відвідати фабрику перед розміщенням великого замовлення?

так Покупці можуть організувати відвідування заводу на місці, щоб охопити виробничі зони, приміщення для перевірки, зберігання готових труб і відповідну документацію з якості. За ходом виробництва також можна стежити за оновленнями відео протягом періоду виробництва.

Q10. Яку інформацію я повинен надати для пропозиції?

Укажіть як мінімум зовнішній діаметр, товщину стінки, марку матеріалу, довжину труби, кількість, відповідний стандарт, середовище, що транспортується, робочий тиск, вимоги до покриття та підготовку кінців.

Для повної інженерної пропозиції також корисні креслення, вимоги до перевірки та графік доставки.

Примітка до закупівлі

Для спіральнозварних сталевих труб чотири пункти заслуговують на особливу увагу під час закупівлі: фактична товщина стінки, зварний НК, гідростатичне випробування та антикорозійне покриття.

Ці вимоги можна записати безпосередньо в технічну угоду, щоб можна було порівнювати пропозиції постачальників на одній основі. Для великих інфраструктурних проектів покупці також можуть організувати інспекцію фабрики та перевірити процес виробництва та інспекції перед відправкою.
