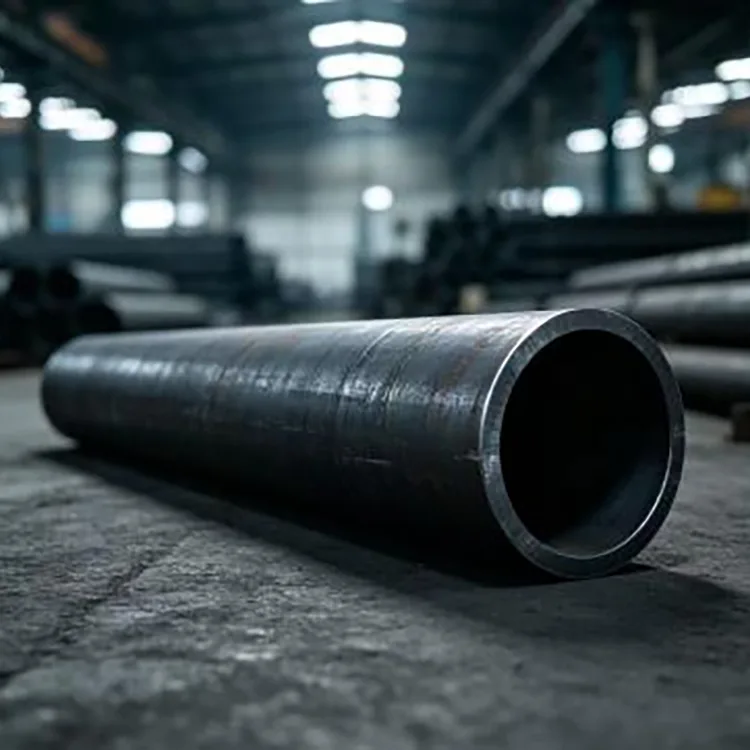

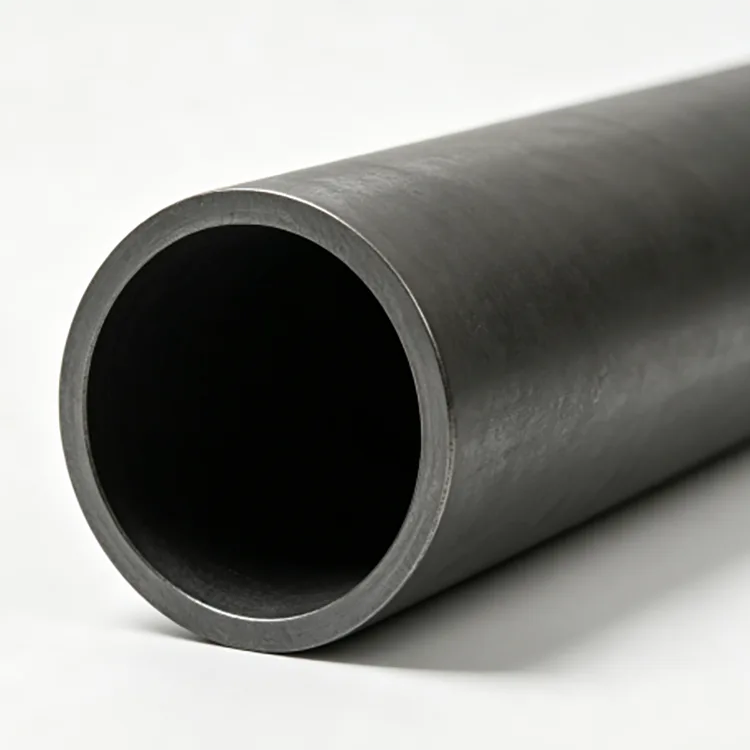

Безшовні труби з вуглецевої сталі для трубопровідних систем виготовляються із суцільної сталевої заготовки, а не сталевої смуги з поздовжнім зварним швом. Заготівлю нагрівають, проколюють для формування порожнистої оболонки, а потім прокатують або холоднотягують для досягнення необхідного діаметра та товщини стінки.
Для трубопровідних систем головною причиною використання безшовних труб є не просто те, що вони мають «вищу міцність». Його конструкція усуває поздовжній зварний шов у зварних трубах, що може бути важливим фактором для певних застосувань під високим тиском, високою температурою або критичних умов експлуатації.
Готову трубу можна постачати в чорному стані, протравлену та пасивовану, відполіровану, покриту антикорозійним маслом або оброблену іншим погодженим захистом поверхні. Остаточні специфікації повинні ґрунтуватися на середовищі, температурі, тиску, методі підключення та застосовному стандарті трубопроводу.
|
Пункт |
Специфікація |
|
Продукт |
Безшовні труби з вуглецевої сталі для трубопровідних систем |
|
Основні матеріали |
20#, Q235B, Q345B, A106 Gr.B, A53 Gr.B |
|
Зовнішній діаметр |
21–630 мм |
|
Товщина стінки |
1–50 мм |
|
Стандартна довжина |
6 м / 12 м |
|
Нестандартна довжина |
в наявності |
|
Діапазон тиску |
0,6–32 МПа як стандартний діапазон, що надається, залежно від розміру труби, товщини стінки, матеріалу та коду конструкції |
|
Діапазон температур |
-20°C до 450°C як еталон продукту, що додається; фактично допустима робоча температура залежить від матеріалу та відповідного стандарту |
|
Поверхня |
Чорний, травлений і пасивований, полірований, антикорозійне масло, оцинкований |
|
Обробка |
Різання, зняття фасок, нарізання різьби, свердління та інші узгоджені роботи |
Вуглецева сталь 20# зазвичай використовується для загального транспортування рідин і звичайних механічних застосувань.
Q235B підходить для загальних структурних і опорних додатків, де конструкція вимагає цього класу.
Q345B можна розглядати для застосувань, що вимагають більшої міцності, відповідно до застосовної специфікації труб.
A106 Gr.B є загальним вибором для безшовної труби з вуглецевої сталі, яка використовується при високій температурі. ASTM A106/A106M-26 охоплює безшовні труби з вуглецевої сталі для високотемпературної роботи та включає вимоги до механічних випробувань, гідростатичних випробувань і неруйнівних електричних випробувань.
A53 Gr.B належить до ширшої специфікації труб, яка охоплює як безшовні, так і зварні чорні та гарячеоцинковані труби, тому покупець повинен чітко вказати, що необхідний продукт є безшовним. ASTM A53/A53M-24 охоплює NPS 1/8 до NPS 26 і включає гідростатичні та інші вимоги до перевірки.
Для різних послуг призначені різні стандарти.
Для загального транспортування рідин у Китаї GB/T 8163-2018 є поточним стандартом для безшовних сталевих труб для рідин.
Для роботи при високій температурі ASTM A106/A106M спеціально призначений для безшовної труби з вуглецевої сталі для роботи при високій температурі.
Для крекінгу нафти та відповідних нафтохімічних печей, теплообмінників і напірних трубопроводів GB 9948-2013 охоплює безшовні сталеві труби для крекінгу нафти.
Ось чому в запиті на трубопровід слід вказати робоче середовище та робочу температуру, а не лише зовнішній діаметр і товщину стінки.
Асортимент продукції, що поставляється, охоплює 0,6–32 МПа та температуру від -20°C до 450°C, але їх не слід розглядати як єдиний універсальний показник для кожної труби.
Допустимий тиск залежить від зовнішнього діаметра, товщини стінки, марки сталі, розрахункової температури, допуску на корозію, конфігурації з’єднання та керівного коду конструкції.
Температура також впливає на характеристики матеріалу. Труба, придатна для водопостачання нормальної температури, не може автоматично використовуватися для високотемпературної пари просто тому, що товщина стінки однакова.
Тому для високотемпературних систем перед покупкою слід підтвердити стандарт матеріалу та код конструкції.
Відсутність поздовжнього зварного шва корисна в тих випадках, коли стінка труби повинна забезпечувати суцільне тіло по всьому колу.
Для багатьох звичайних систем низького тиску зварні труби можуть бути більш економічними.
Безшовні труби стають більш актуальними, коли проект вимагає безшовних специфікацій через тиск, температуру, експлуатаційну критичність або відповідний код.
Ця різниця важлива для закупівель. «Безшовність» повинна бути вимогою в специфікації закупівлі, коли це вимагається інженерним проектом, а не припущенням, заснованим на зовнішньому вигляді труби.
Для транспортування рідини на падіння тиску впливають внутрішній діаметр, довжина труби, швидкість потоку, в’язкість рідини, фітинги та стан внутрішньої поверхні.
Більший внутрішній діаметр може зменшити швидкість потоку та втрати на тертя, тоді як менший діаметр може збільшити потребу в насосі.
З цієї причини розміри труб повинні ґрунтуватися на необхідному витраті та допустимому перепаді тиску. Товщину стінки слід перевірити окремо на тиск і механічні вимоги.
Він забезпечує стійкість до тиску, забезпечує допуск на корозію, де це необхідно, сприяє механічній жорсткості та впливає на зовнішню навантажувальну здатність трубопроводу.
Діапазон, що поставляється, становить 1–50 мм, серія SCH під тиском доступна для відповідних проектних замовлень.
Товстіша стіна автоматично не означає кращу. Це збільшує вагу матеріалу, вартість і іноді потребує зварювання або згинання. Правильна товщина повинна виходити з розрахункового тиску, температури, класу матеріалу та допуску на корозію.

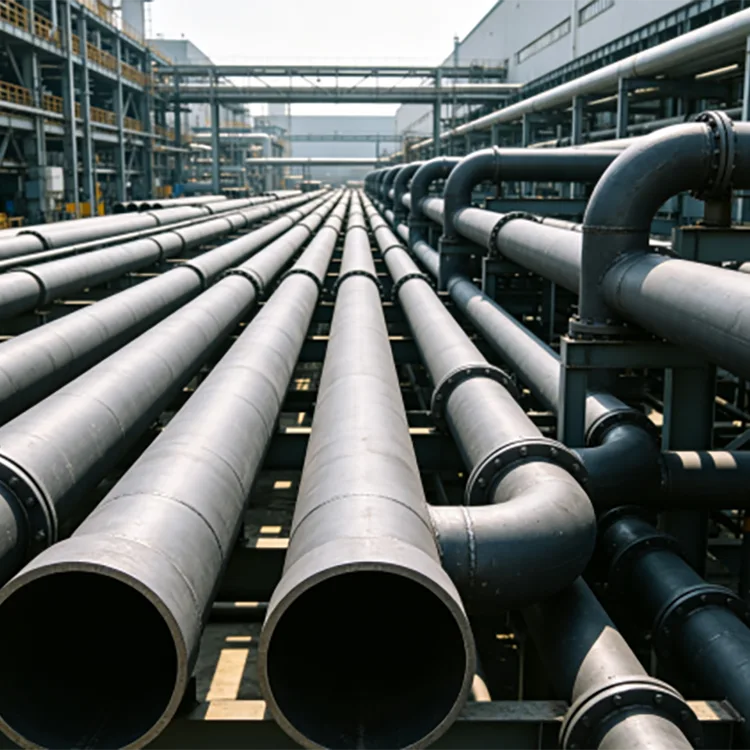

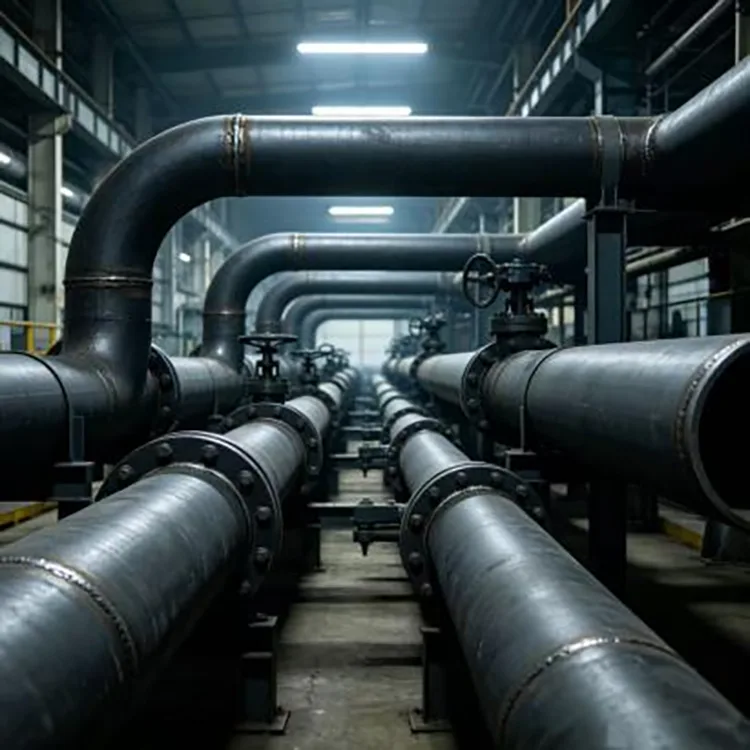

Безшовні труби з вуглецевої сталі для трубопровідних систем використовуються в кількох промислових системах.
На електростанціях його можна використовувати для вибраних парових, водяних і допоміжних систем трубопроводів, де відповідний матеріал і температура.
На хімічних підприємствах він використовується для технологічних трубопроводів, систем теплопередачі та з’єднань обладнання з відповідним вибором матеріалів.

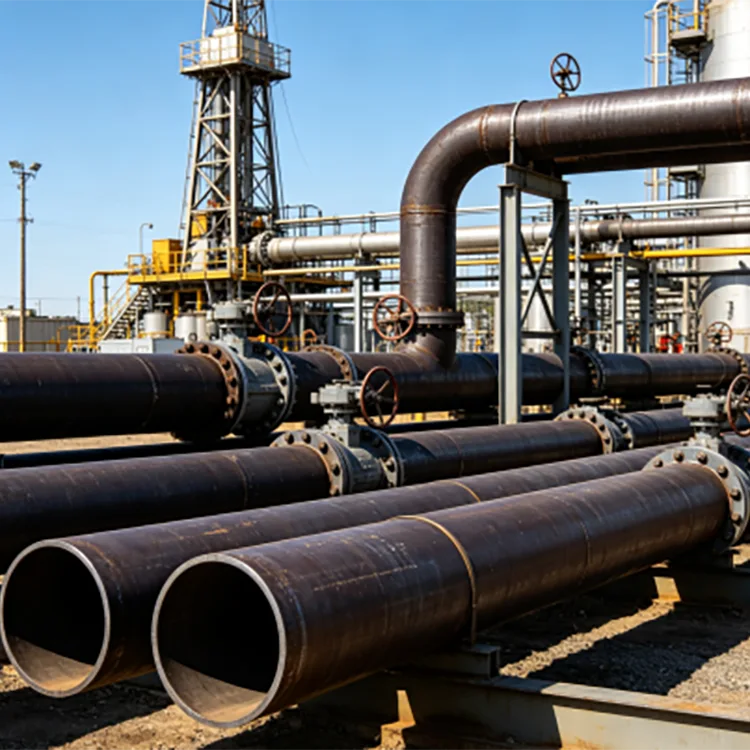

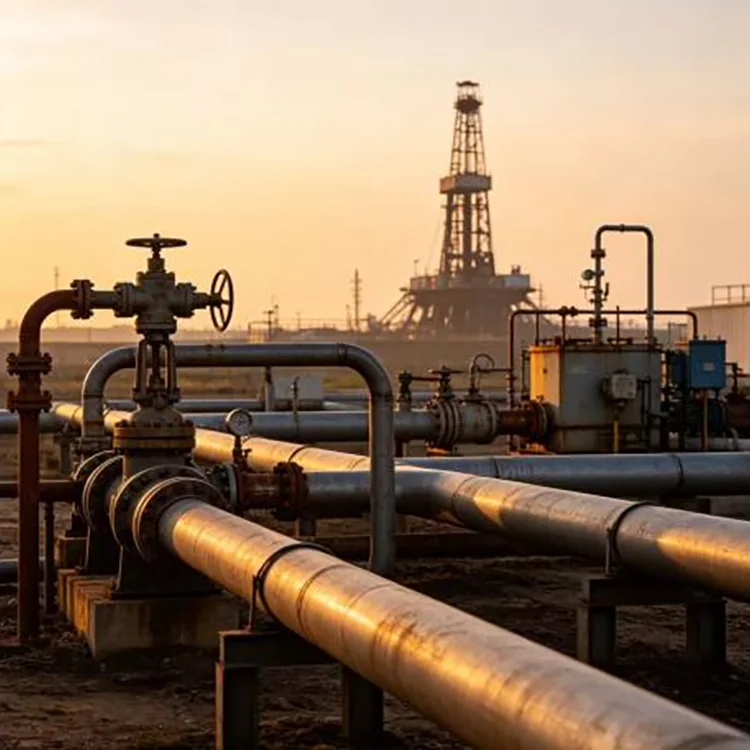

На нафтових і газових підприємствах безшовні труби можна використовувати в обраних напірних і технологічних лініях, де це дозволено зазначеним сортом і стандартом.
У механічному обладнанні він може служити гідравлічним трубопроводом, трубопроводом обладнання та з'єднаннями під тиском.
У промислових комунальних підприємствах він використовується для стисненого повітря, води та інших технологічних середовищ відповідно до застосовних вимог обслуговування.
Для високотемпературних трубопроводів трубу слід вибирати з вимоги до температури назад.
Якщо лінія транспортує високотемпературну пару або інше гаряче технологічне середовище, покупець повинен підтвердити марку матеріалу, розрахункову температуру, тиск, розташування ізоляції та допуск на розширення.
ASTM A106/A106M-26 спеціально охоплює безшовні труби з вуглецевої сталі для високотемпературної експлуатації та вимагає, щоб труби були придатними для таких операцій, як згинання, фланцеві та зварювання, якщо належним чином зазначено.
Трубу для рідини загального призначення не слід замінювати високотемпературною просто тому, що номінальний розмір ідентичний.
Безшовні сталеві труби можна використовувати в заглиблених трубопровідних системах, але чорна сталева поверхня не забезпечує довготривалий підземний захист від корозії.
Для підземної експлуатації зовнішній захист може включати відповідні антикорозійні покриття, системи обгортання або заходи катодного захисту відповідно до проекту проекту.
Сам ґрунт може бути значним джерелом корозії. Вміст вологи, pH, солі, умови дренажу та блукаючих струмів впливають на необхідний захист.
Якщо трубопровід містить корозійне середовище всередині, необхідно також враховувати внутрішню сумісність матеріалів.
Труба може постачатися в різних станах поверхні.
Чорний: нормальний необроблений стан для багатьох виробничих і промислових трубопроводів.
Протруєний і пасивований: корисний, коли потрібна більш чиста поверхня.
Полірований: вибирається для застосувань, де обробка поверхні має особливу роль.
Масло для захисту від іржі: корисне для захисту при зберіганні та транспортуванні.
Гаряче оцинковане: доступне для відповідних застосувань, де потрібен зовнішній захист від атмосферної корозії.
Остаточна обробка поверхні повинна бути обрана відповідно до середовища та умов експлуатації, а не застосовуватися як загальне оновлення.
Для монтажу трубопроводу кінці труб можна підготувати відповідно до способу з’єднання.
Гладкі кінці підходять для певних зварних з'єднань.
Скошені кінці можна підготувати до зварювання встик.
Різьбові кінці можуть бути організовані для відповідних застосувань меншого діаметру.
Різання фіксованої довжини також може зменшити польове виготовлення, коли креслення трубопроводу вже завершено.
Якщо труба буде зварена в системі під тиском, кінцева підготовка повинна відповідати проектній процедурі зварювання та конструкції з’єднання.
Для напірного трубопроводу лише перевірки зовнішнього вигляду недостатньо.
План перевірки може включати перевірку матеріалу, вимірювання розмірів, візуальний огляд, гідростатичні випробування та відповідне неруйнівне дослідження відповідно до обраного стандарту.
ASTM A106/A106M-26 включає вимоги до розтягування, вигину, сплющення, гідростатичного та неруйнівного електричного випробування.
ASTM A53/A53M-24 також містить положення про розтягування, вигин, сплющування, гідростатичне та неруйнівне електричне випробування для труб, на які поширюється ця специфікація.
Для замовлення проекту покупець повинен визначити необхідні випробування перед виробництвом, а не намагатися додати їх після відвантаження.
Матеріал перевіряється від вхідної сталі до перевірки готової труби.
Хімічний склад і ідентичність матеріалу перевіряються відповідно до зазначеного сорту. Діаметр, товщина стінки, довжина і прямолінійність перевіряються під час контролю готової продукції.
Для критичних замовлень додаткова перевірка може включати гідростатичне випробування та неруйнівний контроль відповідно до обраного стандарту.
Сертифікати матеріалів повинні відповідати фактичній партії виробництва. Якщо проект потребує незалежної перевірки, перед відправкою можна організувати перевірку третьою стороною.
|
застосування |
Типовий початковий напрямок |
|
Загальний транспорт рідини |
20# і відповідні вимоги GB/T 8163 |
|
Загальнопромислові трубопроводи |
20# або вказаний еквівалент |
|
Конструкційно-механічне застосування з підвищеною міцністю |
Q345B, де це дозволено |
|
Високотемпературне обслуговування |
A106 Gr.B або високотемпературний клас для конкретного проекту |
|
Нафтовий / нафтохімічний сервіс |
Виберіть відповідний нафтовий або нафтохімічний стандарт |
|
Заглиблений трубопровід |
Специфікація труби + зовнішній захист від корозії |
|
Система високого тиску |
Підтвердьте розрахунковий тиск, температуру, товщину стінки та відповідний код |
Це напрямки закупівель, а не замінники проекту трубопроводу.
Маршрут виробництва безшовних труб починається з цільної заготовки.
Сталева заготовка → нагрівання → ротаційне проколювання → гаряча прокатка / калібрування → термічна обробка, якщо потрібно → випрямлення → різання → перевірка → обробка → пакування
Для деяких розмірів і специфікацій холодне волочіння або холодна прокатка можуть використовуватися після стадії гарячої обробки для досягнення більш жорстких розмірів і вимог до поверхні.
Фактичний маршрут виробництва залежить від розміру труби, марки та замовленого стандарту.
Мережа постачання сталі Tianjin Daqiuzhuang підтримує пошук, перевірку, різання, обробку труб і логістику для проектних замовлень.
Доступний діапазон охоплює зовнішній діаметр 21–630 мм і товщину стінки 1–50 мм, стандартну довжину 6 м і 12 м, а також довжину на замовлення відповідно до вимог проекту.
Матеріали можна розташувати навколо запланованої служби, включаючи 20#, Q235B, Q345B, A106 Gr.B і A53 Gr.B, де вибраний стандарт дозволяє клас.
Для проектів трубопроводів замовлення може включати різання, зняття фаски, підготовку поверхні та іншу погоджену обробку перед доставкою.
Сертифікати матеріалів і протоколи перевірок можуть бути надані відповідно до вимог закупівлі, а стороння перевірка доступна для проектів, які потребують незалежної перевірки.
Для експортних замовлень об’єднання труб, захист від вологи, завантаження контейнерів і документація можуть координуватися через логістичну мережу Тяньцзіня.
Корисний запит повинен містити середовище трубопроводу, розрахунковий тиск, розрахункову температуру, стандарт труби, марку сталі, зовнішній діаметр, товщину стінки, довжину та кількість.
Наприклад:
GB/T 8163 / 20# / безшовний / 114,3 × 8 мм / 6 м / водопровід / 100 МТ
Для роботи при високій температурі:
ASTM A106 Gr.B / безшовні / 8 дюймів / SCH40 / 12 м / високотемпературна технологічна лінія
Ця інформація дозволяє постачальнику визначити правильний продукт замість того, щоб зіставляти замовлення лише за діаметром.
Безшовна труба не має поздовжнього зварювального шва і призначена для багатьох застосувань у разі тиску, температури та критичних умов експлуатації. Наскільки це необхідно, залежить від коду проекту та умов експлуатації.
Асортимент, що поставляється, включає 20#, Q235B, Q345B, A106 Gr.B і A53 Gr.B відповідно до застосовного стандарту продукту.
Так, якщо обраний матеріал і стандарт відповідають розрахунковій температурі та тиску. ASTM A106 спеціально призначений для безшовних труб з вуглецевої сталі для роботи при високих температурах.
Стандартний діапазон продукту, що поставляється, досягає 32 МПа, але допустимий робочий тиск повинен бути розрахований для фактичного діаметра, товщини стінки, матеріалу, температури та коду конструкції.
Постачальний контрольний діапазон становить від -20°C до 450°C. Це не універсальний рейтинг для всіх сортів і розмірів; фактично допустиму температуру експлуатації визначають відповідний стандарт на матеріали та код конструкції.
Так, але необроблена вуглецева сталь, як правило, повинна мати належний зовнішній захист від корозії для експлуатації в глибині. Хімічний склад ґрунту та умови вологості слід враховувати при проектуванні корозії.
так Товщини стінок серії під тиском, такі як SCH40, можуть постачатися, якщо вони сумісні з вибраним розміром труби та стандартом.
так Різання фіксованої довжини та скошування кінців можна організувати відповідно до креслень трубопроводу та вимог до зварювання.
Не як автоматична заміна. Сорти належать до різних специфікацій і мають різні вимоги. Труба повинна відповідати стандарту, визначеному проектом трубопроводу.
GB/T 8163-2018 є поточним китайським стандартом для безшовних сталевих труб для рідин.
A53/A53M охоплює як безшовні, так і зварні труби. Якщо потрібна безшовна труба, у замовленні на купівлю має бути чітко вказано безшовний продукт.
Можуть бути надані сертифікати матеріалів, записи про перевірку розмірів і узгоджені протоколи випробувань. Відповідно до специфікації проекту можуть бути організовані гідростатичні випробування, неруйнівні випробування та перевірка третьою стороною.
