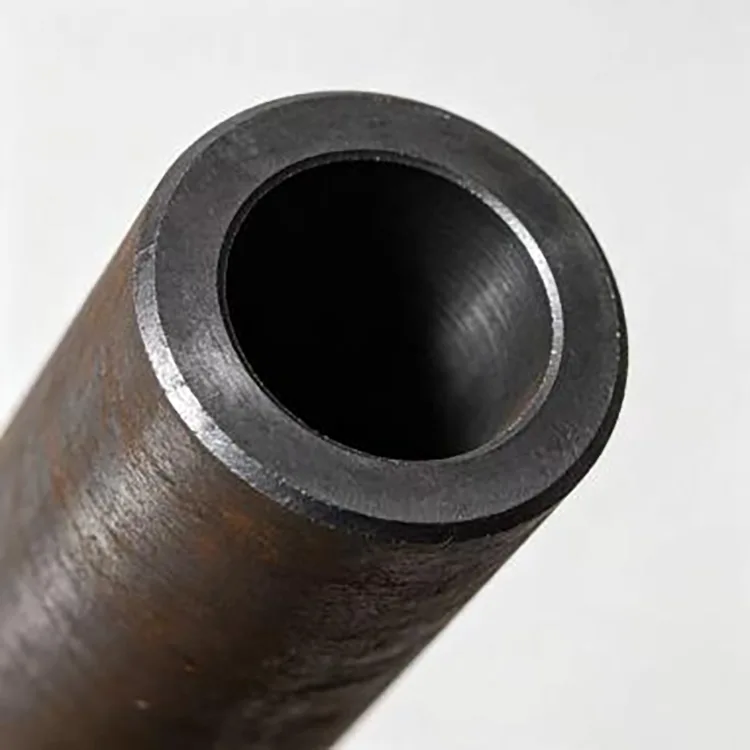

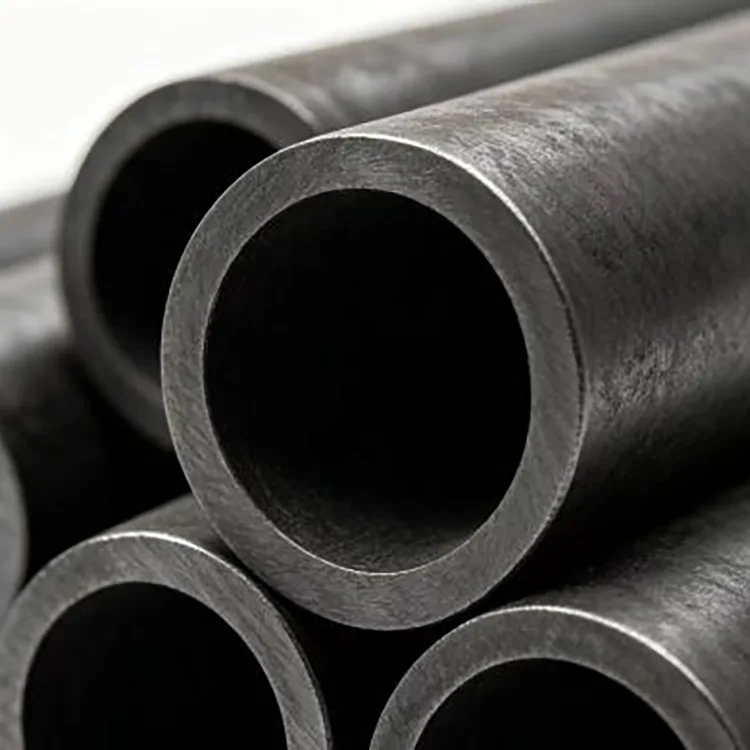

Високотемпературна безшовна труба з вуглецевої сталі

Високотемпературний трубопровід неможливо вибрати тільки за розміром труби. Робоча температура, тиск, робоче середовище, час роботи та клас матеріалу впливають на продуктивність, необхідну від труби. Ця високотемпературна безшовна труба з вуглецевої сталі призначена для застосування в умовах високих температур і високого тиску, де звичайна труба з вуглецевої сталі може не забезпечити достатньої довгострокової стабільності.

Труба виготовлена ​​за технологією виробництва безшовної сталевої труби, що надає трубі безперервну структуру без поздовжнього зварного шва. Контрольоване нагрівання, проколювання, прокатка, калібрування, охолодження та випрямлення допомагають підтримувати щільну та однорідну стінку труби. Готова труба підходить для високотемпературної пари, гарячої води та технологічних рідин, з можливістю обробки для різних вимог монтажу.

Ефективність в умовах високої температури

Тривалий вплив тепла може спричинити втрату стабільності розмірів або деформацію труб з вуглецевої сталі, якщо матеріал і умови експлуатації не відповідають належним чином. З цієї причини труба розроблена відповідно до певних температур і тиску, а не розглядається як безшовна труба загального призначення.

Стійкість до високотемпературної повзучості

При безперервній експлуатації при 425 °C труба розроблена для збереження стабільних розмірів і опору пластичній деформації та розширенню діаметра. Це особливо важливо для трубопроводів, які залишаються при підвищених температурах протягом тривалого періоду експлуатації.

Стійкість до термічної втоми

Промислові трубопроводи можуть зазнавати постійного нагрівання та охолодження, а не постійної температури. Труба розроблена таким чином, щоб витримувати температурні цикли та зменшувати ризик розтріскування, пов’язаного з повторними змінами температури.

Стійкість до високих температур і тиску

Номінальний високотемпературний тиск становить 10 МПа при постійній температурі 425°C. Для реального проекту потужність тиску все одно слід перевіряти на відповідність розміру труби, товщині стінки, марці матеріалу, розрахунковій температурі та застосовним технічним нормам.

Однорідна структура матеріалу

Використання контрольованої сировини з вуглецевої сталі та безшовне виробництво допомагає забезпечити щільну стінку труби з постійною суцільністю матеріалу. Це важливо для застосувань, де локалізовані дефекти можуть стати проблемою за тривалої температури та тиску.

Основні технічні характеристики

Вибір матеріалу та стандарту

Правильний матеріал залежить від фактичної робочої температури та умов експлуатації. Не слід замінювати різні марки просто тому, що їхні номінальні розміри труби однакові.

До 350°C

Для трубопроводів пари середнього та низького тиску, теплоносія та гарячої води безшовні сталеві труби 20G відповідно до GB 3087 є кращим варіантом у наданій схемі вибору.

ASTM A106 Gr.B можна використовувати як альтернативу.

GB/T 8163 20# слід розглядати обережно, і він призначений для некритичних відгалужень низького тиску, а не для роботи при високій температурі.

350–425°C

Для тривалого безперервного використання високотемпературної пари використовуйте 20G відповідно до GB 3087 або ASTM A106 Gr.B відповідно до проекту.

Для цього температурного діапазону документація на матеріал повинна містити необхідні високотемпературні механічні властивості та записи неруйнівного випробування, якщо це передбачено проектом.

Звичайні GB/T 8163 20# не слід замінювати вказаною високотемпературною трубою просто для того, щоб зменшити вартість придбання.

425-450°C

У цьому діапазоні температур труби з вуглецевої сталі слід розглядати лише для короткочасної або періодичної роботи.

Потрібна оцінка повзучості, а інтервали перевірок повинні бути скорочені, якщо тимчасово використовується вуглецева сталь. Для формального інженерного проектування перевага віддається хромомолібденовій легованій сталі.

Вище 450°C

Безшовні труби з вуглецевої сталі не слід використовувати для тривалої експлуатації при температурі вище 450°C.

Посібник з вибору, що надається, рекомендує жароміцну леговану сталь, наприклад:

● 15CrMoG — до 510°C

● 12Cr1MoVG — до 570°C

Остаточний вибір матеріалу повинен відповідати фактичному технічному проекту, умовам експлуатації та застосовним стандартам.

Де це використовується

Ця труба в основному використовується в системах, де температура і тиск зберігаються протягом тривалого часу.

Типові програми включають:

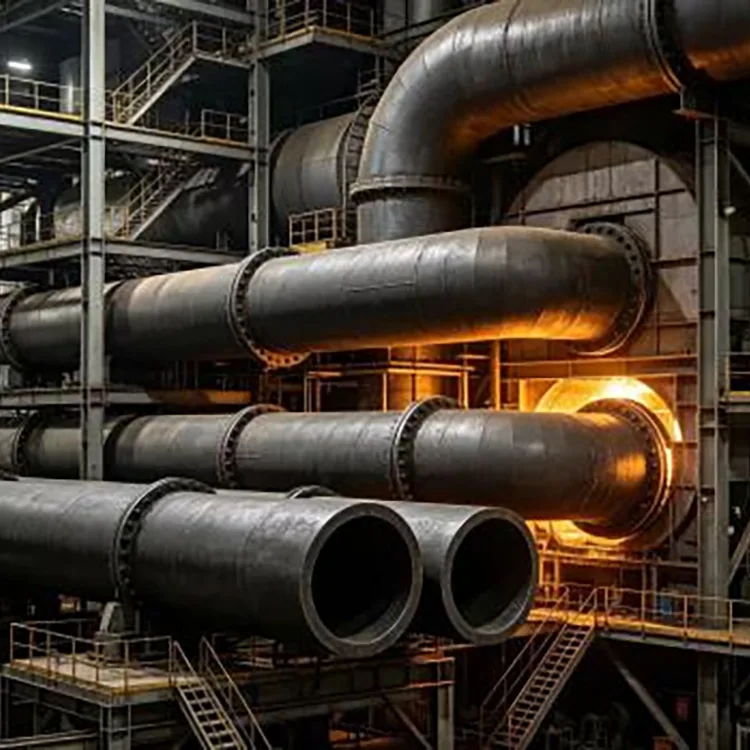

Генерація електроенергії

Використовується для допоміжних трубопроводів навколо котлів електростанцій та іншого теплового енергетичного обладнання, де гаряча вода або пара транспортуються в контрольованих умовах експлуатації.

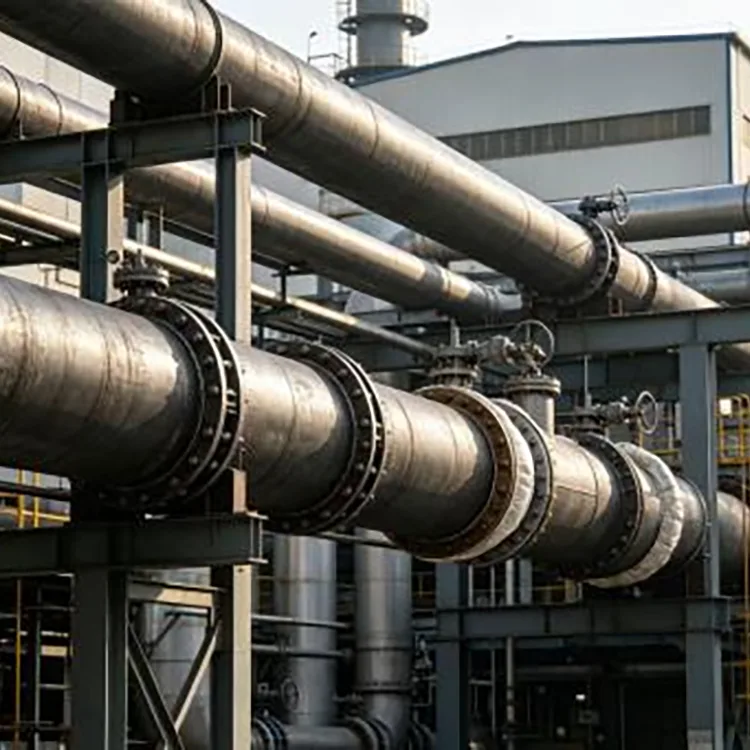

Промислові паропроводи

Підходить для високотемпературної передачі пари на промислових підприємствах, включаючи технологічні паропроводи та опорні трубопроводи.

Трубопроводи хімічного процесу

Використовується для високотемпературних технологічних рідин, де обрана марка вуглецевої сталі сумісна з робочою температурою, тиском і середовищем.

Рекуперація відпрацьованого тепла

Застосовується в системах утилізації відпрацьованого тепла, де необхідно передавати гарячі рідини або пару між технологічним обладнанням.

Теплообмінне обладнання

Використовується для трубопроводів, підключених до високотемпературних теплообмінників і відповідного теплового обладнання.

Програми, де його не слід використовувати

Правильний вибір також означає знати, коли трубу не слід використовувати.

Цей продукт не рекомендується для:

● Сильна корозійна кислота або лужне середовище

● Тривала робота при температурі вище 450°C

● Умови низької температури/високого тиску вимагають спеціальних марок низькотемпературних труб

Для спеціальних середовищ або екстремальних температур слід повторно оцінити матеріал, а не використовувати розчин вуглецевої сталі для невідповідного застосування.

Виробничий процес

Для високотемпературних труб виробничий контроль тісно пов’язаний з кінцевими розмірами та механічними характеристиками. Система постачання Rongheng охоплює виробництво та обробку безшовних сталевих труб, при цьому перевірка якості здійснюється від вхідного матеріалу до перевірки готової продукції.

Загальний виробничий маршрут включає:

Перевірка сировини → Нагрівання → Проколювання → Прокатка → Розмір → Охолодження → Випрямлення → Різання → Перевірка поверхні → Неруйнівний контроль, якщо потрібно → Кінцева перевірка → Упаковка та транспортування

Перевірка сировини

Перед виробництвом сталеві матеріали, що надходять, перевіряються на відповідність необхідному сорту та закупівельним специфікаціям. Документація на матеріал, хімічний склад і механічні властивості перевіряються відповідно до вимог замовлення.

Для певних марок, таких як 20G і ASTM A106 Gr.B, матеріал повинен відповідати застосовним стандартам і проектній документації.

Розігрів і пірсинг

Підготовлену сталеву заготовку нагрівають до необхідної температури обробки і проколюють для формування початкового порожнистого профілю. Контроль нагріву важливий, оскільки надмірне або недостатнє нагрівання може вплинути на подальше формування та остаточну структуру труби.

Прокат і калібрування

Порожниста оболонка проходить стадії прокатки та калібрування для отримання необхідного зовнішнього діаметра та товщини стінки.

Контроль розмірів на цьому етапі зосереджується на:

● Зовнішній діаметр

● Товщина стінки

● Рівномірність стін

● Довжина труби

● Прямолінійність

Охолодження та випрямлення

Після формування використовується контрольоване охолодження та випрямлення для стабілізації розмірів труби. Перед тим, як труба приступить до остаточної обробки, перевіряється прямолінійність.

Різання та підготовка кінців

Труба може поставлятися необхідної довжини. Різання фіксованої довжини, зняття фаски на кінці труби та полірування внутрішньої стінки можуть бути організовані відповідно до підтвердженої специфікації замовлення.

Заводський контроль якості

Високотемпературні трубопроводи часто встановлюються в системах, де заміна вийшла з ладу ділянки означає відключення обладнання. З цієї причини контроль якості повинен охоплювати не тільки перевірку зовнішнього вигляду та розмірів.

Процес перевірки Rongheng може включати:

Перевірка матеріалу

Марка сталі, документація на матеріал і необхідні хімічні та механічні властивості перевіряються відповідно до специфікації закупівлі.

Перевірка розмірів

Зовнішній діаметр, товщина стінки, довжина та прямолінійність перевіряються, щоб підтвердити, що готова труба відповідає погодженим вимогам.

Огляд поверхні

Поверхня труби перевіряється на наявність видимих ​​дефектів, надмірного окислення та інших умов, які можуть вплинути на подальше використання або обробку.

Неруйнівний контроль

Якщо вимагається замовленням або інженерним проектом, можна організувати неруйнівний контроль для виявлення внутрішніх розривів, які неможливо підтвердити візуальним оглядом.

Остаточна перевірка партії

Готові труби перевіряються за специфікацією і партією виробництва перед пакуванням. Кількість, розміри, маркування та необхідні перевірочні документи підтверджуються перед відправкою.

Узгодженість пакетів для проектних замовлень

Для інженерних проектів недостатньо отримати правильну специфікацію під час першої поставки. Якщо проект потребує кількох партій, відмінності між відправленнями можуть створити проблеми під час встановлення та приймання на місці.

Rongheng організовує виробництво та перевірку відповідно до підтверджених вимог замовлення. Для повторних закупівель вихідний сорт матеріалу, розміри, вимоги до обробки та умови перевірки можуть використовуватися як еталон для наступних партій.

Цей підхід особливо корисний для проектів, які вимагають кількох поставок однієї специфікації труби.

Обробка та індивідуальне постачання

Різні місця встановлення вимагають різної довжини труби та кінцевих умов. Rongheng може організувати подальшу обробку на основі підтверджених креслень або специфікацій.

Доступна обробка включає:

● Різання фіксованої довжини

● Зняття фаски на кінці труби

● Полірування внутрішніх стін

● Інші погоджені вимоги до обробки

Для масових інженерних замовлень покупці повинні надати необхідний сорт труби, розмір, товщину стінки, довжину, робочу температуру, робочий тиск, робоче середовище та вимоги до перевірки перед пропозицією.

Це дозволяє узгодити специфікацію труби з фактичним застосуванням замість того, щоб виставляти пропозиції лише відповідно до діаметра та товщини стінки.

Що покупці повинні підтвердити перед замовленням

Для використання при високій температурі слід підтвердити наступну інформацію перед покупкою:

Постачання та доставка

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. працює як міжнародна торгова платформа Tianjin Gefu Steel і працює з металургійними ресурсами в Daqiuzhuang, Тяньцзінь, головному регіоні виробництва та дистрибуції сталі.

Асортимент поставок охоплює безшовні сталеві труби, зварні сталеві труби, оцинковані труби, сталеві профілі та вироби для фотоелектричного монтажу. Це дозволяє компанії обробляти як стандартні закупівлі сталевих труб, так і проектні замовлення, що включають певні матеріали, розміри, вимоги до обробки та перевірки.

Для оптових замовлень графік виробництва підтверджується відповідно до специфікації труби, кількості, вимог до обробки та плану доставки. Мета полягає в тому, щоб поставлена ​​труба відповідала затвердженій закупівельній специфікації від виробництва до відвантаження.

FAQ

Q1: Яка різниця між звичайною безшовною трубою з вуглецевої сталі та високотемпературною безшовною трубою з вуглецевої сталі?

Основна відмінність полягає не тільки в тому, чи труба безшовна. Довгострокова робота при високій температурі вимагає, щоб клас матеріалу, виробничий стандарт, механічні властивості, робоча температура та тиск розглядалися разом. Універсальну безшовну трубу не слід автоматично розглядати як придатну для безперервної високотемпературної роботи.

Q2: Чи можна використовувати цю трубу для пари температурою 400°C?

Так, 20G відповідно до GB 3087 або ASTM A106 Gr.B можна розглядати для постійного високотемпературного діапазону 350–425 °C у схемі вибору, що надається. Остаточний вибір також повинен враховувати розрахунковий тиск, товщину стінки, тривалість експлуатації та відповідні інженерні вимоги.

Q3: Чи може труба витримати 10 МПа при 425°C?

Зазначений високотемпературний номінальний тиск становить 10 МПа при постійній температурі 425 °C. Фактичний проект повинен перевіряти вимоги до тиску щодо розмірів труби, класу матеріалу, коду конструкції та умов експлуатації.

Q4: Чи можете ви постачати високотемпературні безшовні труби фіксованої довжини?

так Розкрій фіксованої довжини доступний згідно з підтвердженим замовленням. За потреби також можна організувати зняття фаски на кінці труби та полірування внутрішньої стінки.

Q5: Чи можете ви надати документи неруйнівного тестування та перевірки?

так Документація неруйнівного контролю та перевірки може бути організована відповідно до замовлення та вимог проекту. Покупці повинні вказати необхідний рівень перевірки перед виробництвом.

Q6: Яку інформацію я повинен надати для пропозиції?

Найбільш корисною інформацією є марка матеріалу, застосовний стандарт, зовнішній діаметр, товщина стінки, довжина труби, робоча температура, робочий тиск, робоче середовище, кількість і вимоги до перевірки. Креслення або специфікації проекту також можуть бути надані, якщо потрібна додаткова обробка.

Q7: Чи підходить ця труба для температур вище 450°C?

Ні. Тривала робота при температурі вище 450°C виходить за межі рекомендованого діапазону для труб з вуглецевої сталі в цій схемі вибору. Термостійку леговану сталь, таку як 15CrMoG або 12Cr1MoVG, слід перевірити на роботу при вищих температурах.

Q8: Як слід встановити високотемпературний трубопровід?

Системі трубопроводів потрібен достатній запас для теплового розширення. Необхідно вибрати високотемпературні фланці та відповідні ущільнювальні матеріали, а холодні труби не слід вирівнювати під час встановлення. Правильне встановлення допомагає контролювати термічне навантаження, деформацію та витік під час роботи.

Q9: Як довго труба може використовуватися в безперервній експлуатації?

Специфікація продукту, що поставляється, вказує на заявлений термін служби 8+ років за безперервної роботи без збоїв. Фактичний термін служби залежить від робочої температури, тиску, середовища, умов корозії, термічного циклу, встановлення та обслуговування, тому перед визначенням очікуваного терміну служби слід оцінити умови проекту.

Чому варто вибрати Rongheng для постачання проекту?

Для цього типу труб рішення про купівлю зазвичай ґрунтуються на ціні, що перевищує ціну за тонну. Сорт матеріалу, температурний режим, товщина стінки, вимоги до перевірки, обробка та консистенція партії впливають на те, чи труба може бути прийнята та встановлена ​​правильно.

Rongheng поєднує ресурси виробництва сталі в Тяньцзіні з міжнародним досвідом постачання проектів, підтримуючи стандартні специфікації, а також різання фіксованої довжини, зняття фаски, полірування та інші підтверджені вимоги до обробки.

Для проекту високотемпературного трубопроводу покупці можуть спочатку надати робочу температуру, тиск, середовище та необхідний стандарт. Тоді компанія Rongheng може зіставити наявну специфікацію труби з вимогами закупівлі та підтвердити відповідний матеріал, перевірку та умови доставки перед виробництвом.
