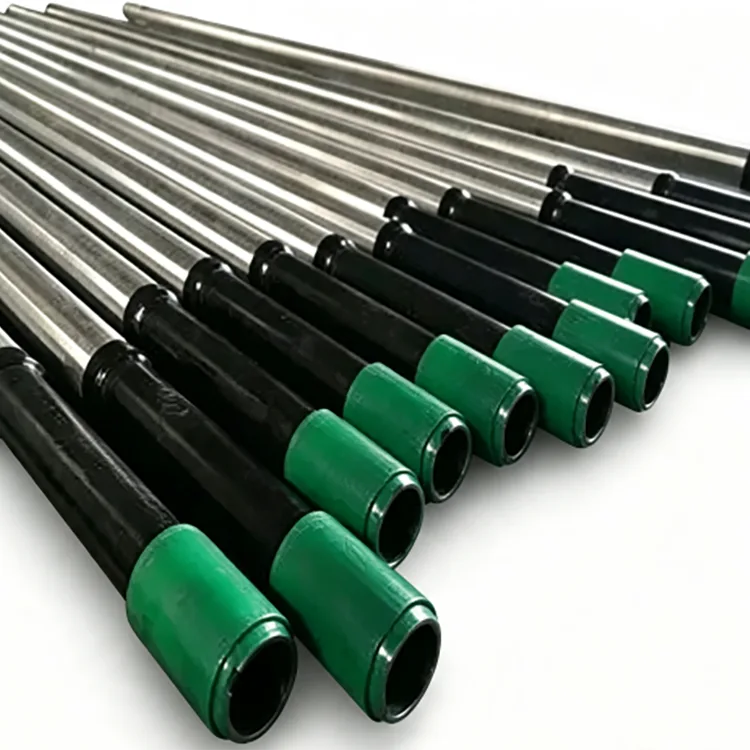

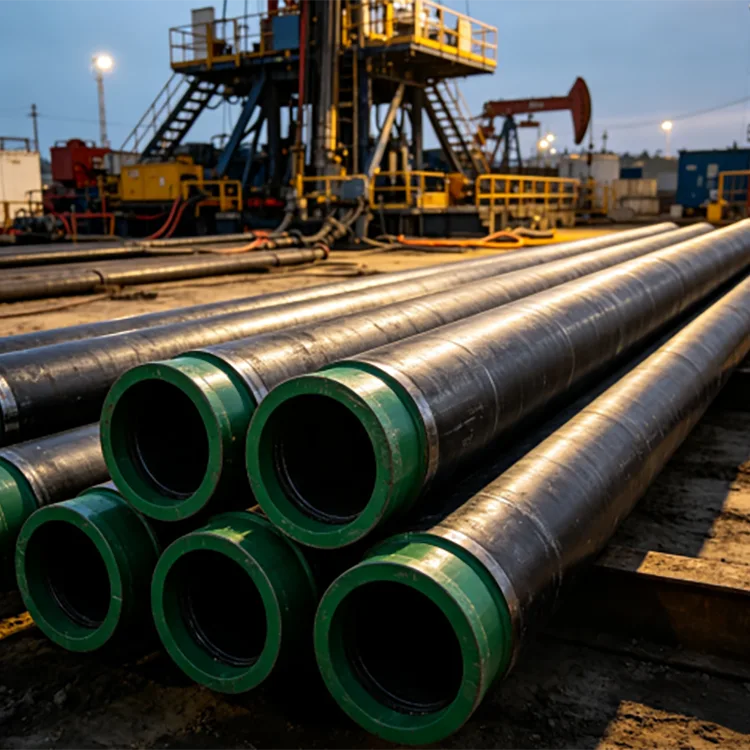

Нафтопромислова безшовна обсадна труба

Нафтопромислова безшовна обсадна труба встановлюється в пробурену свердловину, а потім цементується на місці. На відміну від труб, які зазвичай розміщуються всередині обсадної труби для транспортування видобутих рідин, обсадна труба залишається частиною конструкції свердловини і повинна витримувати навантаження від пластового тиску, цементування, буріння та видобутку.

Для нафтопромислових замовлень сорт, зовнішній діаметр, товщина стінки, з’єднання, довжина та вимоги до перевірки повинні бути вказані разом. Про продуктивність корпусу неможливо судити лише за маркою сталі.

Стандарти і технічні умови

API 5CT є основною міжнародною специфікацією для обсадних труб і труб, що використовуються в нафтових і газових свердловинах. Останнє видання API 5CT – це 11-те видання з доповненням, опублікованим у 2025 році.

Для китайських проектів GB/T 19830-2023 є чинним національним стандартом для сталевих труб, які використовуються як обсадні або насосно-компресорні труби для нафтових і газових свердловин. Він набрав чинності 1 березня 2024 року та замінив GB/T 19830-2017.

Фактичний розмір обсадної труби та рейтинг продуктивності слід вибирати на основі програми свердловини, конструкції обсадної труби та відповідного стандарту, а не лише на основі глибини свердловини.

Вибір марки сталі

J55 і K55 зазвичай використовуються для звичайних обсадних труб, де умови свердловини не вимагають вищих марок міцності. K55 забезпечує вищий визначений рівень міцності, ніж J55, і може бути обраний, якщо цього вимагає конструкція.

N80 використовується там, де потрібна більша міцність для звичайних свердловин із солодким газом. N80 не слід розглядати як автоматично придатний для кислих умов експлуатації.

L80 широко використовується там, де встановлені вимоги до контрольованої твердості та кислинки. Точний клас L80 і вимоги до кваліфікації повинні бути підтверджені специфікацією закупівлі.

P110 забезпечує вищу міцність для вимогливих конструкцій обсадних труб, включаючи глибші або високонавантажені свердловини, де конструкція вимагає вищого класу міцності.

Q125 використовується для високоміцних корпусів. Це не просто заміна P110 у кожній лунці; руйнування, розрив, осьове навантаження, температуру та продуктивність з’єднання все ще потребують перевірки.

Вибір безшовної обсадної труби для нафтопромислу починається з конструкції свердловини

Практична послідовність вибору корпусу така:

Глибина свердловини та навантаження → пластовий тиск → умови корозії → розмір обсадної труби → товщина стінки → марка сталі → тип з'єднання → вимоги до довжини та перевірки.

Більш глибока свердловина не вимагає автоматично найвищої марки сталі. Обсадну колону необхідно перевірити на обвал, розрив і осьові навантаження за фактичних умов буріння, цементування та виробництва.

Корозія та вибір кислих продуктів

Для свердловин, що містять H₂S, вибір матеріалу вимагає особливої ​​уваги до стійкості до розтріскування під напругою сульфіду та контролю твердості. Стандартний високоміцний сорт не можна оновлювати або замінювати без перевірки його придатності для зазначеного кислого середовища експлуатації.

Для CO₂, хлориду та інших корозійних умов вибір може потребувати корозійностійких сплавів або інших заходів на додаток до звичайних марок корпусу. Фактична температура, тиск, склад рідини та хімічний склад води повинні бути включені в технічну специфікацію.

Різьбові з'єднання

З’єднання є частиною системи безшовних обсадних труб Oilfield, а не лише варіантом кінцевої обробки.

STC зазвичай асоціюється з використанням короткої різьби та муфт, де умови та конструкція свердловини дозволяють звичайне з’єднання.

LTC забезпечує довше різьбове зачеплення та використовується в широкому діапазоні звичайних обсадних труб.

BTC використовує профіль опорної різьби і широко використовується там, де потрібна більша навантажувальна здатність з’єднання.

Для горизонтальних свердловин, газових свердловин високого тиску, свердловин з великим об’ємом та інших вимогливих застосувань можуть бути призначені з’єднання преміум-класу для покращення герметичності та механічних характеристик. VAM, FOX та інші власницькі з’єднання повинні постачатися лише відповідно до зазначеного замовником дизайну з’єднання або вимог ліцензії.

Вибір довжини

Корпус зазвичай поставляється в діапазоні довжин API:

Точні вимоги до діапазону та довжини повинні відповідати відповідним таблицям API 5CT та специфікаціям закупівлі. Довгі з'єднання можуть зменшити кількість з'єднань в обсадній колоні, але також необхідно враховувати вимоги до транспортування та транспортування.

Типове застосування в нафтопромислах

Поверхнева та проміжна обсадна труба

Використовується для підтримки верхнього стовбура свердловини, ізоляції пластів і створення основи для наступних секцій буріння.

Виробництво корпусу

Встановлюється через робочий інтервал і використовується як частина остаточної конструкції стовбура свердловини.

Глибокі та високонапірні свердловини

Вищі класи міцності та відповідну товщину стінок можуть бути обрані там, де руйнування, розрив і осьові навантаження є більш вимогливими.

Горизонтальні та сланцеві свердловини

Вибір обсадної труби повинен враховувати вигин, крутний момент, опір, ефективність з’єднання та навантаження від гідророзриву на додаток до звичайної конструкції обсадної труби.

Виробництво та перевірка

Безшовну оболонку виготовляють зі сталевої заготовки шляхом гарячої прокатки або прошивки з подальшою обробкою, перевіркою розмірів і обробкою різьби відповідно до встановленого стандарту.

Перевірка може включати хімічний склад, властивості розтягування, твердість, якщо це можливо, перевірку розмірів, інспекцію дрейфу, гідростатичне випробування та неруйнівний контроль відповідно до вимог відповідної специфікації та замовлення на закупівлю.

Розміри та калібри різьби також важливі, тому що ефективність з’єднання залежить від точної обробки, калібру та посадки муфти.

Постачання та переробка

Ми можемо поставити корпус відповідно до необхідної марки сталі, зовнішнього діаметра, товщини стінки, типу різьби та довжини. Різьбові та муфтові вироби можуть бути виготовлені відповідно до зазначеного з'єднання.

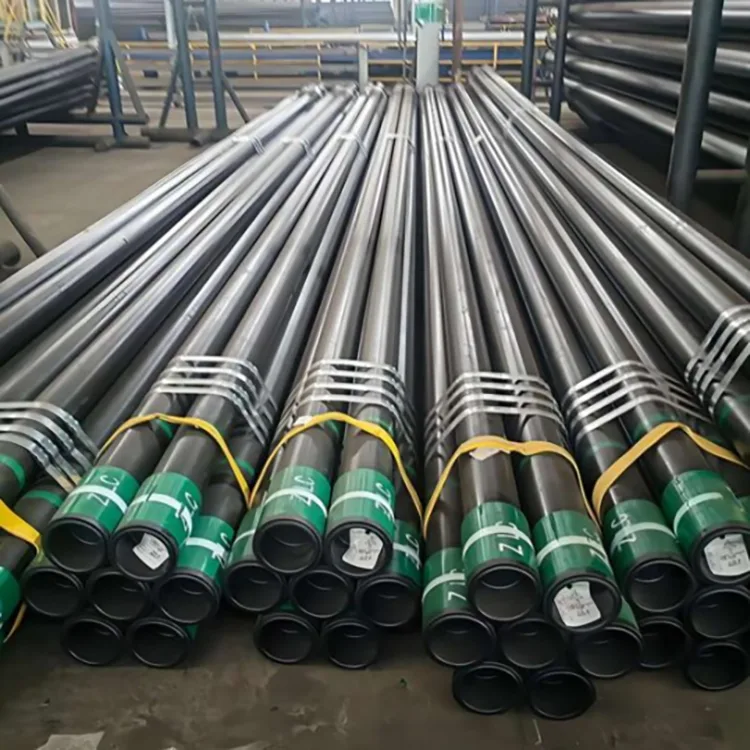

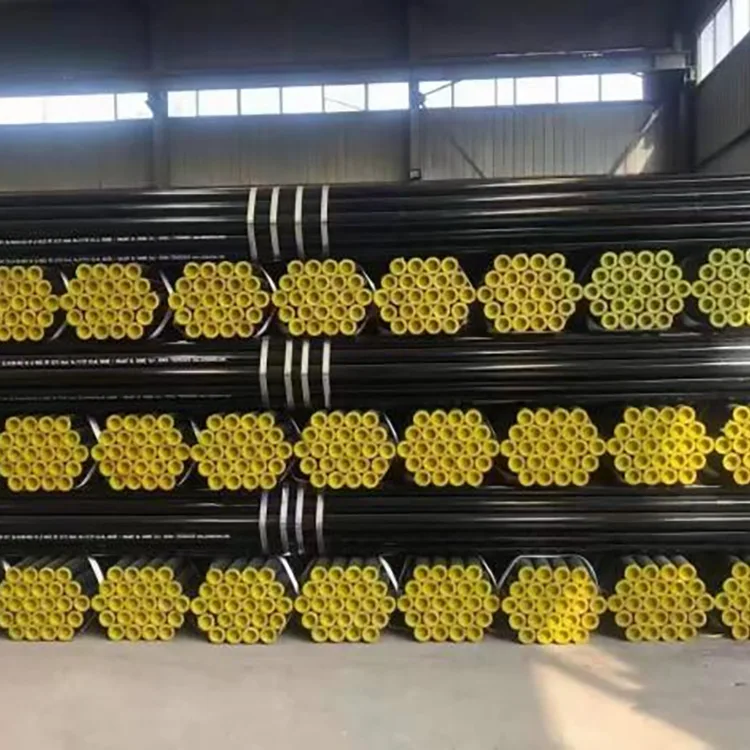

Для експортних замовлень оболонку можна з’єднати та запакувати для транспортування в контейнерах або насипом із використанням протекторів для різьби та захисту торців, якщо це необхідно.

Замовлення на проект також можуть включати перевірочні документи та домовленості про перевірку третіми сторонами, такими як SGS, BV або TÜV, відповідно до вимог замовника.

FAQ

Питання 1: Чи всі обсадні труби безшовні?

Ні. API 5CT включає як безшовні, так і електрозварні обсадні вироби. Якщо для проекту спеціально потрібна безшовна обшивка, у специфікації закупівлі має бути чітко вказано тип виробництва.

Q2: Який стандарт я повинен використовувати для безшовної обсадної труби для нафтопромислу?

API 5CT широко використовується для міжнародних нафтогазових проектів. Для проектів китайського національного стандарту GB/T 19830-2023 є поточним стандартом, що охоплює сталеві труби для обсадних труб або труб.

Q3: Як вибрати J55, N80, L80, P110 або Q125?

Вибір залежить від розрахункових навантажень корпусу та умов експлуатації. J55 і K55 є загальними для звичайних застосувань; N80 і P110 забезпечують більш високу міцність; L80 зазвичай вказується там, де застосовуються вимоги до кислих продуктів; Q125 використовується для застосування з більш високою міцністю. Остаточний вибір має ґрунтуватися на проекті свердловини та відповідній специфікації.

Q4: Чи можна використовувати N80 або P110 у кислих колодязях?

Не вибирайте корпус для роботи з H₂S лише на основі міцності. Придатність для використання в кислих умовах залежить від сорту, твердості, стану матеріалу та екологічних вимог. Оболонка повинна бути визначена відповідно до застосовних вимог до кислих продуктів.

Q5: Яка різниця між обсадною трубою, трубою та бурильною трубою?

Обсадна труба встановлюється та цементується для підтримки та ізоляції стовбура свердловини. Трубки розміщені всередині корпусу для транспортування видобутих рідин. Бурильна труба використовується під час буріння і знімається після буріння.

Q6: Чи можете ви поставити корпус із різьбою та муфтами?

так Корпус може постачатися із зазначеними типами різьблення API або специфікованими проектом з’єднаннями преміум-класу разом із муфтами, захистами різьби та необхідною документацією перевірки.
